2 通用變頻器工作原理
通用變頻器采用了先把頻率、電壓都固定的交流電整流成直流電,再把直流電逆變成頻率、電壓都連續可調的三相交流電,即交-直-交方式。所謂“通用”,包含著兩方面的含義：一是可以和通用的籠型異步電動機配套使用;二是具有多種可供選擇的功能,適用于各種不同性質的負載。圖1繪出了一種典型的數字控制通用變頻器-異步電動機調速系統原理圖。
圖1 典型的數字控制通用變頻器-異步電動機調速系統原理圖
現代PWM變頻器的控制電路大都是以微處理器為核心的數字電路,其功能主要是接受各種設定信息和指令,再根據它們的要求形成驅動逆變器工作的PWM信號,如圖2所示。
圖2 驅動逆變器工作的PWM信號
3 Fluke 192B萬用示波表檢測分析變頻器逆變（UI）部分的門極PWM驅動信號以及輸出電壓波形。（以芬蘭VACON CX 系列變頻器為例）

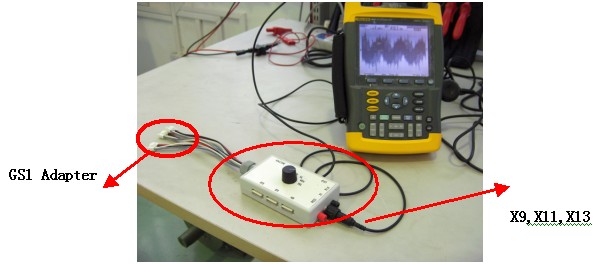

（1 ） 首先將專用的門極適配器（GS1）連接至示波器的CH-A,如圖3所示。
點擊看原圖
圖3 門極適配器（GS1）連接至示波器的CH-A
（2）再將GS1的3個門極接頭（X9,X11,X13）連至功率板上對應的門極插槽 （X9,X11,X13）,如圖4所示。
圖4 GS1的3個門極接頭（X9,X11,X13）連至功率板上對應的門極插槽（X9,X11,X13）

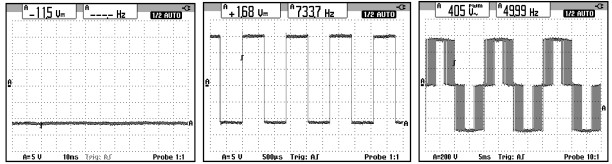

（3）用DC power supply給待測功率板和控制板供電,連接示波器至PC,通過flukeview4.2監視軟件觀察U、V、W相的SPWM波。當DC-link的電壓達到額定值時,IGBT的三相上下半橋的門極電壓應為-12V左右,以使IGBT截止,如圖5所示。
圖5 IGBT截止的門極電壓
（4）然后使其運行在0Hz,觀察每相上下半橋的SPWM波的調制頻率是否正常（不同的功率板此頻率不同,此板顯示為733.7Hz）,如圖6所示。
圖6 每相上下半橋的SPWM波的調制頻率（0Hz時）
（5）供給變頻400V交流電源,調節給定頻率至50Hz,觀察PWM 輸出電壓波形,如圖7所示,從該波形可以看出紋波比較少,輸出比較穩定。
圖7 PWM 輸出電壓波形（50Hz）
（6）最后,利用Flukeview4.2提供的測試報告應用宏（Qreport Macro）模板自動生成一份極具價值的測試分析報告,以圖表8為示例。
4結束語
以上波形全部在Fluke獨特的‘即觸即測’（Connect-and –ViewTM）自動觸發模式下測試的,方便快捷。另外還可以用該示波器的‘萬用表’功能對變頻器的整流橋二極管和逆變橋IGBT進行精確測量,限于篇幅在此不再贅述。
