示波器與其它儀器一樣（如萬用表等），在使用之前都必需要先對其進行校正。而所謂對示波器的校正，是將示波器的原來波形在測試之前正確調試出來。也就是說，校正出來的波形要與示波器本身所設定的參數一致（這些參數通常會在校正的測試點標志出來）。以GW GOS-602示波器為例(左圖)：在其面板的左下角就是要求校正波形的參數，如電壓值為2V、頻率是1KHz等(右圖)，就是要求示波器的校正波形（或正、余弦波、方波）的電壓峰峰值為2V、頻率為1KHz。但示波器通常不能直接顯示波形的頻率，而是根據頻率與周期的轉換（T=1/f）來將頻率化為周期，再用周期波表示頻率（頻率1KHz的等效周期為1mS）。
在校正波形過程中，為了方便觀察波形，應首先將波形的中心位置調節好，這就要將輸入之間的連接模態信號的開關撥到GND位置上(左下圖)。這時若正常接通電源，應該能夠顯出一條水平亮線；如果沒有顯示，那就要上下調節POSITION、DC BALT和INTER了。其中，POSITION是波形上下調節按鈕(中圖)，DC BAL是水平亮線的中心調整，INTER是亮度調整，如果現出亮線不平衡（相對于X軸）時，則要用無感螺絲刀調節在FOCUS附近的TEACE ROTATION(右下圖)，之后通過FOCUS的調節把會聚調至最佳狀態。
第一步工作完成后，將GND轉換為AC擋(圖a)；在輸入校正波形時，要把衰減或擴大按鈕調到原始位置上，如果撥錯了會嚴重影響被測波形數值的準確性；對輸入蹤道的選擇，完全操縱在MODE選擇鍵上(圖b)；調試出來的波形如果是閃爍不定的，那就要考慮到同步功能鍵，即LEVEL（水平同步調節）
而通常需要校正的主要是電壓峰峰值和周期數的調節，這也是我們對波形的測試內容。這些調節由按鈕VOLTS/DIV、TIME/DIV、SWP.VAR，VOLTS/DIV共同配合完成，各按鈕上的標志指向哪一個數值，表示這一數值就是顯示屏的坐標軸上每一格的單位數值。橫坐標表示周期，縱坐標表示電壓幅值，例如：VOLTS/DIV白色指定點撥在1V(左下圖)，即表示縱坐標的每一小格的電壓幅值為2V；在TIME/DIV上將指定點指向1mSV(右下圖)，即表示橫坐標的每一小格的周期為1mS。再根據波形所占的單位格數，就可以直接讀出（或者經驗算后讀出）波形的幅度和周期，進而用來判斷是非曲直、分析故障原因了。所以說，在使用之前的校正工作是非常重要
在正式進行校正之前，根據示波器左下角校正的參考數值，應把電壓擋撥到單位1V、把周期擋位撥到1mS的位置上（當然，你也可以選擇其它為單位值），同時還要確認使用哪一個CHANNEL（哪一蹤）或者兩個CHANNEL一起使用（到底使用哪個，就看你把MODE的選擇功能撥到哪個位置上了）：CH1（第一蹤）、CH2（第二蹤）、DUAL（兩蹤同時使用）、ADD（雙蹤疊加）。按POWER開始調整，把輸入耦合方式撥到GDN（輸入到地），這是用來對波形的中心位置校正的，配合此功能鍵的還有POSTION（波形上下調節按鈕）。由于我們所測量的波形常常是脈沖信號波形，所以當中心位置調整完畢后，在一般情況下都會把擋位撥到AC（交流輸入），而DC檔位（直流輸入）在平時較為少用。
將輸入方式設到AC后，將信號傳輸線的探頭接到校正的測試口(左下圖)，即可在顯示屏上看到方波。但這時的方波不一定是標準的（正確的），有可能電壓的峰峰值不足，周期不對，這個時候就是考驗?zāi)銓�這示波器各功能的熟悉程度了。在電壓按鈕的軸中心有一個按鈕，是用來對電壓值的補償?shù)�，在正常情況下將它右旋到卡位鎖定(中圖)，就可以正常使用了。如果出現鎖定后仍不能回復校正參數值的情況，就要利用這個電壓幅值補償電位器來補償了。而周期的調節按鈕則沒有那么隱蔽，它在周期單位設定大按鈕的左邊，標記是SWP VAP，它可以對波形周期的調整。同時，在SWP VAPR的左邊還有一個POSMCN按鈕，其作用是將波形水平平移(右下圖)，它是協調WSP VAP使用的，讓我們能更準確方便地觀察或調節波形的周期，這些都可以將示波器的原始波形設置成符合校正參考數值。如果遇到了這種情況：探頭接到校正測試口時波形不能靜止下來。則有可能是因為這個位于周期大按鈕右邊的LEVEL還沒有調試好。LEVEL的名稱叫“尋跡電平”，而它的實際作用是用來水平同步補充控制，當兩蹤同時使用時往往會出現水平不能同步，這個時候就要考慮到LEVEL頂頭上的TRIC. ALT按鍵了，這是強制性鎖定。如果你熟悉使用這些鍵，把示波器的原始波形校正并不是困難的事。
校正波形不能不特別注意的一個地方就是：信號傳輸線的信號衰減擋位(見圖15)。當其撥到*1時，表示無衰減（平時設置點）；撥在*10時，表示衰減10倍，通常在輸入信號的頻率過低時，它相應的周期會變得很大，這時就要先進行衰減再作測試了，不過還是要在測試出的結果中提升10倍才行，這樣才是原來的波形值。還有一個就是位于SWP VAP和POSMCN中間的擴大按鍵（*10盤 MAC）(見圖16)。當周期單位數設置在最低的微秒值都還不能看清波形時，或是說當波形的頻率很高時，就要運用到這個擴大按鍵了。也就是說，所謂的擴大和衰減只是對周期而言，而對電壓幅度則不起作用，而且不論是擴大還是衰減，調整波形完畢后都要相應地將周期的倍數縮小或放大。為了使波形的讀數更加精確、清晰，在原始校正波形時，一定要把波形調得最準、最清晰、線條調至最精細，只有這樣，讀數才會最為準確，誤差才會減至最少，這對故障分析往往有舉足輕重的作用。最后還有一點需要注意的是：校正波形調整完畢后，所有補償按鈕都不能調動或更改（即SWP VAP和電壓補償），否則將要再次對示波器重新校正一次





二蹤通用示波器YB4320F

模擬示波器CS-5455

二蹤通用示波器YB4328

模擬示波器CS-5475

模擬示波器EAS-601

模擬示波器EAS-401

雙軌跡示波器GOS-635G

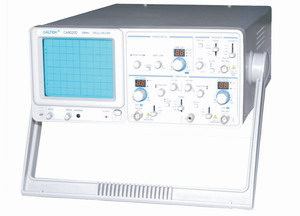

雙蹤示波器CA9060D
