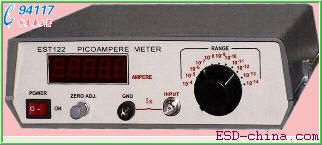

EST122皮安電流表主要特點：
電流測量范圍極寬：從毫安、微安、納安、皮安到飛安(±1fA～±20mA)
體積小、重量輕、準確度高
4.1/2位數字顯示
性好穩定、讀數方便
有兩種測試模式：普通模式(NORMAL)和低阻模式(FAST),在普通模式(NORMAL)即可以很簡便擴展到測量更大的電流，也能測量極微弱電流和測量電容較大的測量對象。
在低阻快速模式(FAST)下，其輸入端壓降幾乎為0(μV量級），在測量電路中幾乎不產生壓降,也即電流表的內阻幾乎為0[1]，所以不會影響原電路中的電流，這種方式下測量精度更高，適用于測量低壓降高內阻的測量對象。
外加直流電壓源可用于測量超高電阻。
二、EST122皮安電流表技術指標
1. 電流測量范圍為±20×10-3A～±1×10-15A (1fA-20mA) ±1飛安到20毫安
2. 表頭顯示: 4.1/2位LED顯示
3. 基本準確度: 0.5～1%
4 使用環境: 溫度：0℃～40℃，相對濕度<80%
5. 供電形式: AC 220V，50HZ，功耗約5W
6.普通模式(NORMAL)和低阻快速模式(FAST), 直接切換,直接讀數。
典型應用
1．測量防靜電鞋、導電鞋的電阻值
2、測量防靜電、導電材料的電阻及電阻率(ISO1853,GB/T 2439)
3、測量計算機房用活動地板的系統電阻值
4、測量絕緣材料電阻(率)
5、光電二極管暗電流測量
6、物理,光學和材料研究
用電流表測量電流時，電流表的內阻越小或測量時的壓降越小時對原測量電路的影響越小，EST122皮安表FAST模式時內阻幾乎為0，在電路中的最大壓降也不會超過200μV，所以測量時精度高。
五、典型應用
1、導電和防靜電橡膠、塑料—電阻率測量
（國際標準ISO1853）這種方法又叫四電極方法，因?yàn)闇y(cè)量時用兩個電壓電極和兩個電流電極。所以叫四電極，如圖示，將試樣（10mm～150mm寬，70mm～150mm長，2.4-6.3mm厚)。將相距10-20mm的兩電壓電極放置在測樣上，把FS3型靜電計(另購)與兩電壓電極按圖連接好，且電壓電極與電流電極的距離要大于20mm以上，把ＰＢ－12型電流表串在Ａ的位置，施加電壓，讀取1分鐘后FS3靜電計的電壓Ｖ和電流表上的電流Ｉ，用下式計算平均電阻：
R(平均電阻）＝V（靜電計讀數）÷I（流過試樣的電流）
再計算電阻率：
電阻率ρ＝R（平均電阻）×S（測樣截面積）÷L(電壓電極距離)
2、測量防靜電膠底鞋、導電膠底鞋的電阻
（國家標準GB4386－84）按下圖把ＰＢ－12型電流表串在Ａ的位置，用電壓表Ｖ測量電壓，施加電壓，讀取電壓Ｖ和電流表Ａ上的電流Ｉ，用下式計算電阻：
R(鞋的電阻）＝V/I
