CA-310 色彩分析儀
CA-310
新一代產品，超越CA-210
測量LED背光的LCD顯示器時，精度更高，速度更快
顯示器色彩分析儀
可測量LCD，OEL，FED等顯示器件
更快速、更精確、對低亮度更敏感、使用更簡便。
產品介紹
使用我們?cè)械纳史治鰞xCA-210來進行LED背光的LCD顯示器白平衡調整，測量得到的色度誤差會在?xy=0.010左右，如果使用新型號的CA-310，同樣條件下的測量誤差可以控制在?xy=0.003左右，色彩顯示更自然，畫面感覺更逼真。
產品特點
可以將由于LED發光輻射曲線偏移引起的測量誤差減小到傳統型號的1/3以下
即使同一批次的LED背光的發光輻射曲線，也會經常有所不同，在其波峰處約有10nm左右的偏移現象。如果使用傳統的色彩分析儀來測量調整這種特性屏幕的白平衡，在xy色度上引起的誤差可能要接近0.010左右。但如果使用CA-310，同樣條件下的色度誤差會減小到0.003左右，約為原來的1/3，大大提高了測量精度和穩定性。

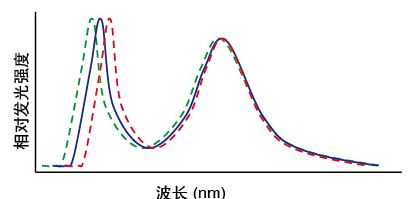

LED背光輻射曲線偏移現象
LCD背光的測量誤差
*
使用CA-310測量波峰不同的LED背光的顯示器，進行用戶校準后，偏移量不同的屏幕得到不同的測量誤差（與真值間的差異）
即使在0.005cd/m2的極端低亮度下，也能保證高速測量
降低信噪技術的運用，使得即使在0.005cd/m2的低亮度下，也能做到4次/秒的測量速度。這對于追求100,000：1高對比度※（高對比度顯示帶來的直接效果是更真實、清晰的畫面）的生產廠家而言非常有吸引力。另外，當亮度大于2cd/m2的時候，測量速度甚至可以達到20次/秒。
*
最高亮度為500cd/m2 時

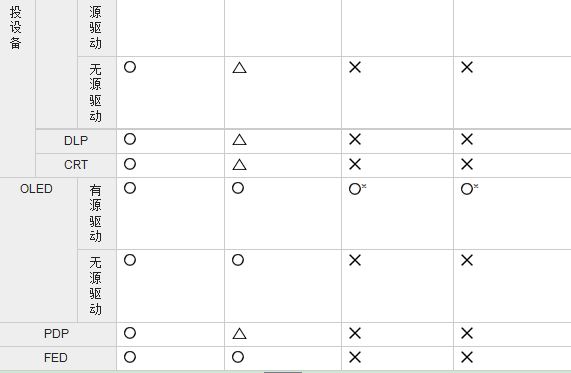

探頭類型表
此表包含了各類顯示設備的大多數常見的發光方式。
*一些特定發光方式的顯示器是無法測量的，您可以聯系最近的柯尼卡美能達代表處了解詳細情況。
比如，下列顯示設備是無法使用此型號儀器進行測量的：
使用PWM等來控制亮度的顯示器
背光為間歇性發光的顯示器
每幀均為黑的顯示器
(LED 閃爍測量頭及小LCD閃爍測量頭不適用于測量CRT系列。 )
規格
主要規格
類別 | CA-310 (LED 閃爍度探頭 ?27) | CA-310 (LED 閃爍度探頭 ?10) | |
傳感器 | 硅光元件 | ||
測量口徑 | ?27 mm | ?10 mm | |
受光角 | ±2.5° | ±5° | |
測量距離 | 30±10mm | 30±5mm | |
顯示范圍 | 亮度 | 0.0001-1000 cd/m2 | 0.0001-3000 cd/m2 |
色度 | 可顯示為4位或3位小數（可選擇） | | |
亮度 | 測量范圍 | 0.0050-1000 cd/m2 | 0.0150-3000 cd/m2 |
精度 | 10.00-1000 cd/m2 ±2%±0.0010 cd/m2 | 30.00-3000 cd/m2 ±2%±0.0030 cd/m2 | |
重復性(2δ)*1 | 1.000-1000 cd/m2 0.1%+0.0010 cd/m2 | 3.000-3000 cd/m2 0.1% + 0.0030 cd/m2 | |
色度 | 測量范圍 | 0.0500-1000 cd/m2 | 0.1500-3000 cd/m2 |
精度*1 | 20.00-100 cd/m2 ±0.003 適用于白場 | 60.00-3000 cd/m2 ±0.003 適用于白場 | |
重復性(2δ)*1 | 0.5000-1000 cd/m2 0.001 | 1.500-3000 cd/m2 0.001 | |
閃爍度對比度模式 | 測量范圍 | 5 cd/m2或以上 | 15 cd/m2或以上 |
顯示范圍 | 0.0~999.9% | ||
精度 | ±1 % (閃爍度頻率: 30 Hz AC/DC 10% 正弦波) | ||
重復性 (2δ) | 1 % (閃爍度頻率: 20-65 Hz AC/DC 10% 正弦波) | ||
閃爍度JEITA模式※3 | 測量范圍 | 5 cd/m2或以上 | 15 cd/m2或以上 |
精度 | ±0.5 dB (閃爍度頻率:30 Hz AC/DC 10%正弦波) | ||
重復性 (2δ) | 0.3 dB (閃爍度頻率:30 Hz AC/DC 10%正弦波) | ||
測量速度※4 | xyLV | 0.0050-0.0999 cd/m2 4(3.5) 次/秒 | 0.0150-0.2999 cd/m2 4(3.5) 次/秒 |
閃爍度對比度 | 16(16)次/秒 | ||
閃爍度JEITA *3 | 0.5 (0.3)次/秒*5 | ||
| 數字 | xyLV, T?uvLV, RGB analyze, XYZ, u'v'LV, 閃爍度 (對比度模式)*3 | |
模擬 | ?x?y?LV, R/G B/G?G, ?R B/R G/R, 閃爍度 (對比度模式)※3 | ||
LCD | 2 行16位顯示(帶背光) | ||
同步模式 | NTSC, PAL, EXT, UNIV, INT | ||
被測屏同步頻率范圍 | 垂直同步頻率: 40-200 Hz (亮度色度測量)，40-130 Hz (閃爍度測量) | ||
記憶通道數 | 100通道 | ||
分析儀模式 | 標準功能 | ||
接口 | USB，RS-232C（38400 bps或以下） | ||
多探頭擴充 | 最多5個測量（使用4個探頭擴展板CA-B15） | ||
工作溫度/濕度范圍 | 溫度: 10-28°C，相對濕度70%或以下，無凝露 亮度變化范圍: 白場讀數的 ±2% 色度變化范圍: 白場讀數的 ±0.002，測量柯尼卡美能達標準 LCD 單色*1，120 cd/m2，23°C，40%濕度時，讀數的 ±0.006 | ||
存放溫度范圍 | 0-28°C: 相對濕度70%或以下，無凝露 28-40°C: 相對濕度40%或以下，無凝露 | ||
輸入電壓范圍 | 100-240V~, 50-60 Hz, 50 VA | ||
尺寸/重量 | 主機 | 340(W)×127(H)×216(D) mm/3.58 kg | |
探頭 | ?49×208 mm / 530 g | ?49×236 mm / 550 g | |
類別 | CA-310 (LED 通用探頭 ?27) | CA-310 (LED 通用探頭 ?10) | |
傳感器 | 硅光元件 | ||
測量口徑 | ?27 mm | ?10 mm | |
受光角 | ±2.5° | ±5° | |
測量距離 | 30±10mm | 30±5mm | |
顯示范圍 | 亮度 | 0.0001-1000 cd/m2 | 0.0001-3000 cd/m2 |
色度 | 可顯示為4位或3位小數（可選擇） | | |
亮度 | 測量范圍 | 0.0050-1000 cd/m2 | 0.0150-3000 cd/m2 |
精度 | 10.00-1000 cd/m2 ±2%±0.0010 cd/m2 | 30.00-3000 cd/m2 ±2%±0.0030 cd/m2 | |
重復性 (2δ)*1 | 1.000-1000 cd/m2 0.1%+0.0010 cd/m2 | 3.000-3000 cd/m2 0.1% + 0.0030 cd/m2 | |
色度 | 測量范圍 | 0.0500-1000 cd/m2 | 0.1500-3000 cd/m2 |
精度*1 | 20.00-1000 cd/m2 ±0.003 適用于白場 | 60.00-3000 cd/m2 ±0.003 適用于白場 | |
重復性 (2δ)*1 | 0.5000-1000 cd/m2 0.001 | 1.500-3000 cd/m2 0.001 | |
閃爍度對比度模式 | 測量范圍 | - | |
顯示范圍 | - | ||
精度 | - | ||
重復性 (2δ) | - | ||
閃爍度JEITA模式*3 | 測量范圍 | - | |
精度 | - | ||
重復性 (2δ) | - | ||
測量速度*4 | xyLV | 0.0050-0.0999 cd/m2 4(3.5) 次/秒 | 0.0150-0.2999 cd/m2 4(3.5) 次/秒 |
閃爍度對比度 | - | ||
閃爍度JEITA *3 | - | ||
| 數字 | xyLv, T?uvLv, RGB分析, XYZ, u'v'Lv | |
模擬 | ?x?y?Lv, R/G B/G?G, ?R B/R G/R | ||
LCD | 2 行16位顯示(帶背光) | ||
同步模式 | NTSC, PAL, EXT, UNIV, INT | ||
被測屏同步頻率范圍 | 垂直同步頻率: 40-200 Hz | ||
記憶通道數 | 100通道 | ||
分析儀模式 | 標準功能 | ||
接口 | USB，RS-232C（38400 bps或以下） | ||
多探頭擴充 | 最多5個測量（使用4個探頭擴展板CA-B15） | ||
工作溫度/濕度范圍 | 溫度: 10-28°C，相對濕度70%或以下，無凝露 亮度變化范圍: 白場讀數的 ±2% 色度變化范圍: 白場讀數的 ±0.002，測量柯尼卡美能達標準 LCD 單色 *1，120 cd/m2，23°C，40%濕度時，讀數的 ±0.006 | ||
存放溫度范圍 | 0-28°C: 相對濕度70%或以下，無凝露 28-40°C: 相對濕度40%或以下，無凝露 | ||
輸入電壓范圍 | 100-240V~, 50-60 Hz, 50 VA | ||
尺寸/重量 | 主機 | 340(W)×127(H)×216(D) mm/3.58 kg | |
探頭 | ?49×208 mm / 530 g | ?49×236 mm / 550 g | |
*1
在柯尼卡美能達標準條件下（標準LCD，6500K和9300K）。
*2
在白場亮度為120 cd/m2時測量單色亮度。
*3
閃爍度（JEITA模式）測量?jī)H在SDK軟件下支持。
*4
測量探頭連接P1口，使用USB接口（波特率：38400）。
*5
使用柯尼卡美能達計算機測量（P3-600MHz）。
