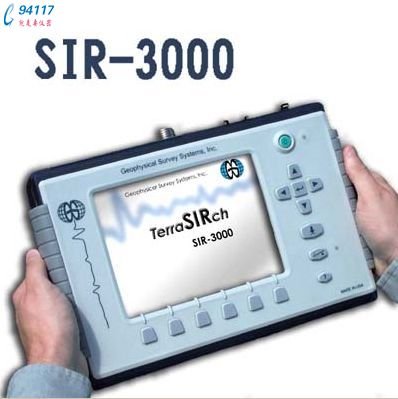

SIR3000便攜式透地雷達

用后處理軟件，各種市政工程管線檢測和缺陷檢測的摸式識別軟件，三維成像可視化軟件。

美國GSSI SIR3000便攜式透地雷達基本用途：

1、混凝土測厚和缺陷檢測；鋼筋透視；
2、市政管道成圖；
3、地質調查；
4、冰雪覆蓋層厚度探測；
5、尋找地下埋設物、考古；
6、地下溶洞，壩體中空洞和裂縫調查；
7、公路路面、橋梁檢測；
8、隧道襯砌厚度和缺陷調查；
9、隧道超前預報檢測；

美國GSSI SIR3000便攜式透地雷達主要特點：

美國GSSI SIR3000便攜式透地雷達模塊包括：
i. 公路面層自動追蹤軟件：專門用于公路測量使用，自動去除干擾。高速公路結構分層自動跟蹤分析，顯示樁號、層厚，層厚偏差電子表格。
ii. 結構掃描工具包：三維深度切片，鋼筋網透視圖，管線立體定位，建筑物中空洞、裂縫顯示。
iii. 快速三維繪圖軟件：2D反演，3D處理和顯示，市政設施三維和二維可視化成象顯示。
iv. 建筑結構分析軟件： 鋼筋分布深度定位顯示，市政管線分布定位。
v. 橋梁結構及銹蝕分析軟件：橋梁鋼筋分布和銹蝕判斷分析軟件。

美國GSSI SIR3000便攜式透地雷達技術參數：
1、單通道實時數字采集處理器探地雷達，操作平臺為Windows CE；
2、主機可適配所有高中低頻雷達天線，頻率范圍從16MHz到2.2GHz；
3、存儲器：1G內存?？刹鍢?biāo)準CF閃爍內存卡；
4、顯示器：強光8.4”TFT 800X600分辨率，64K彩顯；
5、顯示模式：線掃描、示波器式；
6、顯示方式：實時彩顯，彩色/灰階行掃描，變面積/波形顯示，線性掃描方式 中可使用256種色源來表示信號的幅度和極性；
7. 掃描速率：最高可達300線/秒；
8、樣點字節：8位或16位；
9、掃描樣點數：256/512/1024/2048/4096/8192；
10、操作模式：須具備連續測量、測量輪、點測三種模式可選；
11、測量范圍：0～8000ns自選；
12、增益：手動或自動。1～5節點(-20～+800dB可調)；
13、濾波器：垂直濾波器－有限、無限低通和高通可調。水平濾波器－疊加、背景去除；
14、動態范圍：120dB；
15、尺寸：315 x 220 x 105mm左右，重量：4.1kg；
16、電源：要求電池內置，外接電源10.8VDC，15VDC；
17、具有位置自動伺服系統，便于信號的準確接收；
18、迭加：2～32768個掃描。
