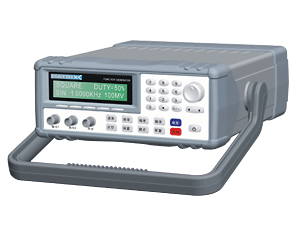

頻率計數器MFG2140

函數波形

　正弦，方波，三角波，升斜坡，降斜坡，隨機噪聲， sin(x)/x ，升指　數， 降指數

任 意 波 形

　波形存貯長度　　　　 8k （ 8192 ）點
　幅度分辨率 　　　　　8 位（包括符號）
　采樣速率　　　　　　 10Msa/s
　掉電保護存貯器 　　　4 個 8k 波形

頻 率 特 性

　正弦波 　　　1mHz ～ 40mHz
　方波　　　　 1mHz ～5MHz
　其它波型　　 1mHz ～10kHz
　最高分辨率　 100uHz 或 8 位數字
　長期穩定度　 50ppm ((0°C ～ 40°C )
　短期穩定度　 1ppm ( 開機熱穩定后 )
　精度　　 0.05Hz　 (>100Hz)
　　　　    100uHz　 (<100Hz)

正弦波諧波失真

　< 20kHz -60dBc
　20kHz ～ 1MHz 　-50dBc
　1MHz ～ 10MHz　 -40dBc
　10MHz ～ 20MHz　 -30dBc
　(50 W 負載 , 1Vpp 輸出 )

信 號 特 性

　方波：　 (50 W 負載 1Vpp 輸出 )
　升降時間 　< 25ns
　不對稱性 　2%+20ns
　占空比 　100kHz 時 20%～80%
　1MHz 時 　30%～70%
　三角波、斜波：
　線性（ 1kHz ） <1%

輸 出 特 性

幅度（至開路） 　2mVpp ～20Vpp
　　　　　　　　(0～20MHz)
　　　　　　　　2mVpp～6Vpp
　　　　　　　　(>20MHz)
（至 50 W ）　　 1mVpp ～10Vpp
　　　　　　　　(0～20MHz)
　　　　　　　　1mV～3Vpp
　　　　　　　　(>21MHz)
輸出阻抗 　　　　50 W
調節細度 　　　　5%
正弦平坦度 　　　5%
直流偏置 　　　　-100%～100% 峰值

脈 沖 信 號

輸出端口 　　　ASK 時，同步輸出口
電平 　　　　　TTL
脈寬 tw　　　　 10us< tw <100s
脈寬精度　　　 0.5us
間隔 ts　　　　 10us< ts <100s

掃 頻

掃頻范圍 　　　0.1Hz ～ 40mHz
最小步進　　　 0.1Hz
掃頻速率 　　　10ms ～40s
觸發方式 內、外、單次

FSK

PSK

ASK

脈寬、間隔　　　 10us ～10s
觸發方式 內、外、單次
頻率 　　　　　　0.1Hz ～ 40mHz
PSK 相位差　　　 -360 ～360 度
PSK 載波波形 正弦、方波

內 調 幅

載波波形 　　　機內波形
載波頻率　　　1mHz ～ 40mHz
調制波型 　　　機內波形
調制頻率　　　　100mHz ～20kHz
調制頻率穩定度 　　　50ppm
調幅深度　　　　 0% ～120%

外調 幅

輸入電阻　　　 1k W
調幅深度　　　 1Vpp 正弦波輸出時，
　　　　　　　± 0.4Vp 外調制信號可
　　　　　　　達到 100% 調幅深度

內 調 頻

載波波形 　　　　　　機內波形，
載波頻率　　　　　　 0.1Hz ～ 40mHz
調制波形 　　　　　　機內波形
調制頻率 　　　　　　100mHz ～10kHz
調制頻率穩定度 　　　50ppm
頻率偏移范圍 　　　　0.1Hz～ 40mHz

內 調 相

載波波形 　　　　　正弦、方波
載波頻率 　　　　　0.1Hz ～ 40mHz
調制波形 　　　　　機內波形
調制頻率　　　　　 100mHz ～10kHz
調制頻率穩定度 　　50ppm
最大相位偏移 　　　360 度
