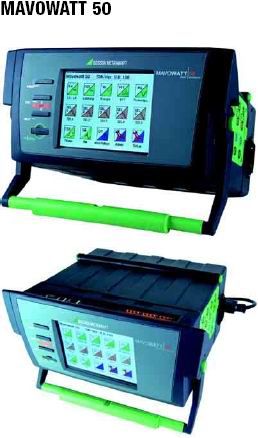

德國GMC杰目測 MAVOWATT50便攜式三相電能質量分析儀介紹
MAVOWATT 50電能和功率波動分析儀可以測量帶負載的直流電物理量、交流單相電和交流三相電系統。可以達到線頻率1kHz的帶寬測量,可以涵蓋鐵路動力系統的16.7Hz到50Hz或60Hz的電源系統,直到400Hz的艦載、車載電源系統。
彩色LCD觸摸屏(51/2”,320×240點)可進行菜單操作和測量數據顯示
數字和圖形顯示模式(示波器、向量、表格、Y-t記錄儀、柱圖)
完整的電力干擾分析,全部相關電源量的同時測量
供電系統、車載電系統(DC/15~1kHz)和變頻器輸出的電力電能分析
電力干擾的紀錄,同步記錄達1000個被測量值和4個二進制信號
諧波分析可達到第50次諧波并包括次諧波(例如發信號電壓),并遵照EN 61000-4-7標準
遵照EN50160規范的電源質量分析柱圖(快速觀察)
遵照EN 61000-4-15標準的閃變分析
遵照EN 50160的電壓質量評價
測量過程遵照EN 61000-4-30標準
8個隔離測量電路(4個電壓和4個點流),每個測量電路100kHz的采樣率
測量數據/設置可儲存到CF存儲卡或USB記憶棒
USB接口可連接到PC機、外部打印機/存儲器/鍵盤
有完整的網絡服務器的局域網TCP/IP可用于遠程控制和讀取
4個數字狀態輸入用于表示客戶的操作狀態
4個數字控制輸入用于同步測量間隔,或使用儀表輸入
1個繼電器輸出用于報警
供電輸出用于工作的電流傳感器
帶充電控制器的充電電池用于無電源狀態
寬廣的可變電源組(85~250V AC/DC)可適應世界范圍的應用
從功能上覆蓋標準: EN 50160,EN 61000-3-2,/-3-3,/-3-12,/-4-7,/-4-15,/-4-30
德國GMC MAVOWATT50便攜式三相電能質量分析儀特點:
8個隔離測量電路?分別有4個電壓和電流?預先提供補償電流并允許各相和零線導體的電壓、電流同時測量。
連接匹配的測量傳感器,第四通道可被選擇用于其它物理量的測量,例如:電機的溫度、變壓器或在風力管道中的風速。
通過對電源各量值的獲取、采集和顯示,還有電能消耗的記錄和分析,再按照EN50160標準對供電的電壓質量的特性加以計算和統計分析,使得較寬的測量范圍進行變頻器輸出的測量成為可能。
在工業應用中,本精密測量?jī)x器可以用于確定用電器和發生器的穩態、動態過程的特性量。它也是設計為測試儀器和由電子設備產生的諧波電流、電壓波動與規定極限值之間的比較,瞬態測量功能允許電壓瞬變分析和測量可在10μs內的1.3kV的瞬變。
其緊湊、耐用地設計,使得MAVOWATT 50不僅適用于固定位置的使用,還可以用于移動的應用,完全的充電電池供電可進行時間間隔最大達幾分鐘的電源非正常事件的測量。
標配:
主機、8通道隔離測量插口、測試導線組、電源線、USB電纜、網線(交叉)、便攜箱
選件:
Z201A、Z202A、Z203A、Z821B鉗型電流-電壓轉換器
WZ11B、Z13B、Z3512A鉗型電流鉗
CF3x45, AF033A, AF33A, AF101A, AF11A柔性電流鉗
德國GMC MAVOWATT50便攜式三相電能質量分析儀技術參數:
|
可選擇的量程 |
測量范圍 |
分辨率 |
不確定度±(%讀數+ %量程) |
15~65Hz |
DC/65~1000Hz |
1~10kHz |
電壓測量 RMS |
150 V |
1.0~150.0 V |
0.1 V |
0.2 + 0.1 |
0.4 + 0.2 |
1 + 0.5 |
300 V |
1.0~300.0 V |
0.1 V |
600 V |
1.0~600.0 V |
0.1 V |
900 V |
1.0~900.0 V |
0.1 V |
諧波電壓 |
絕對幅度 |
0.0~150.0/.../900.0 V |
0.1 V |
3 + 0.1 |
5 + 0.2 |
|
相對幅度 |
0.0~200.0% |
0.001 |
t.b.d. |
t.b.d. |
|
相角 |
-179.9°~+180.0° |
0.1° |
1.0° |
2.0° |
|
THD |
0.0~200.0% |
0.001 |
0.02 |
0.04 |
|
電流測量 |
300 mV |
0.0~300.0 mA |
0.1 mA |
0.2 + 0.1 |
0.4 + 0.2 |
1 + 0.5 |
3 V |
0.000~3.000 A |
0.001 A |
諧波電流 |
絕對幅度 |
0.0~300.0 mA |
0.1 mA |
3 + 0.1 |
5 + 0.2 |
|
0.0~3.000 A |
0.001 A |
3 + 0.1 |
5 + 0.2 |
|
相對幅度 |
0.0~200.0% |
0.001 |
t.b.d. |
t.b.d. |
|
相角 |
-180.0°~+180.0° |
0.1? |
1.0° |
2.0° |
|
THD |
0.0~200.0% |
0.001 |
0.02 |
0.04 |
|
功率測量 (有功、無功、視在功率) |
(量程U × Uratio) × (量程I × Iratio) |
顯示量程的4位 |
0.5 + 5 |
t.b.d. |
|
頻率測量 |
電壓頻率 U (U≥2%量程) |
16,00~99,99 Hz |
0,01 Hz |
0,05 +1 |
100,0~999,9 Hz |
0,1 Hz |
0,1 +2 |
1,000~9,999 kHz |
0,001 kHz |
0,2 +3 |
≥10,00 kHz |
0,01 kHz |
0,5 +5 | |
