特點
-2 個通道1mV-5V/cm
-2 個時基0.5s/cm-2ns/cm 20ms/cm-2ns/cm
-視頻觸發: 偶/ 奇, 525 行/60Hz 系統, 625 行/50Hz 系統
-250MHz 6 位頻率顯示, 標記 自動測量
-14kV 高速CRT ：自動測量、自動設置，延遲觸發, 不用風扇
-保存/ 調用儀器參數設置
-幫助功能( 多語言) ， 菜單( 多語言)

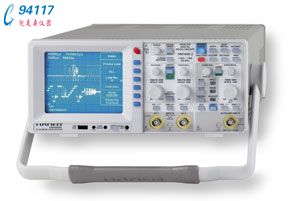

HM2005-2 200MHz模擬示波器技術指標
|
垂直特性
|
|
通道數：
|
|
模擬：
|
2
|
|
工作模式：
|
|
模擬：
|
通道 1 或通道 2 獨立，雙通道 ( 通道 1 和通道 2 交替或斷續 ) ，相加
|
|
XY 模式中的 X ：
|
通道 1
|
|
反向：
|
CH1 、 CH2
|
|
帶寬 (-3dB) ：
|
2×0-200MHz
|
|
上升時間：
|
<1.75ns
|
|
過沖：
|
最大 1%
|
|
帶寬限制 ( 可選擇 ) ：
|
大約 20M Hz(1mV/ cm -5V/ cm )
|
|
垂直精度 (CH1/2) ：
|
12 個精確的垂直刻度
|
|
1mV–2mV/ cm ：
|
±3%[0-100MHz(-3dB)]
|
|
5mV-5V/ cm ：
|
±3%(1-2-5 步進 )
|
|
可變 ( 不確定 ) ：
|
>1mV/cm 至 5V/ cm )
|
|
通道 1 、 2 輸入：
|
|
輸入阻抗：
|
1MΩ||13pF
|
|
耦合：
|
DC ， AC ， GND( 接地 )
|
|
最大輸入電壓：
|
250V(DC+AC 峰值 )
|
|
Y 軸延遲線 ( 模擬 ) ：
|
70ns
|
|
測試電路：
|
測試類別 I
|
|
輔助輸入：
|
|
輔助通道：
|
100V(DC+AC 峰值 )
|
|
功能 ( 可選 ) ：
|
外部觸發， Z( 啟動 )
|
|
耦合 ：
|
AC ， DC
|
|
最大輸入電壓：
|
100V(DC+AC 峰值 )
|
|
觸發
|
|
模擬和數字模式：
|
|
自動模式 ( 峰 - 峰值 ) ：
|
|
最小信號高度：
|
5mm
|
|
頻率范圍：
|
10Hz-250MHz
|
|
電平控制范圍：
|
從 Peak- 到 Peak+
|
|
正常模式 ( 沒有峰值 ) ：
|
|
最小信號高度：
|
5mm
|
|
頻率范圍：
|
0-250MHz
|
|
電平控制范圍：
|
–10cm 至 +10cm
|
|
觸發方式：
|
斜率 / 視頻
|
|
斜率：
|
上聲沿、下降沿、雙沿
|
|
觸發源：
|
通道 1 ，通道 2 ，通道 1/2 交替 ( ≥ 8mm , 模擬模式 ) ，電源，外部
|
|
耦合：
|
|
AC ：
|
10Hz-250MHz
|
|
DC ：
|
0-250MHz
|
|
高頻抑制：
|
30kHz-250MHz
|
|
低頻抑制：
|
0-5kHz
噪聲抑制，可切換
|
|
視頻：
|
正 / 負同步脈沖
|
|
制式：
|
525 行 /60Hz 系統
625 行 /50Hz 系統
|
|
場：
|
偶 / 奇 / 二者
|
|
行：
|
所有 / 可選擇行號
|
|
觸發源 ：
|
通道 1 ，通道 2 ，外部
|
|
觸發動作指示燈：
|
LED
|
|
外部觸發方式：
|
通道 4(0.3Vpp ， 200M Hz)
|
|
耦合：
|
AC ， DC
|
|
最大輸入電壓：
|
100V(DC+AC 峰值 )
|
|
數字模式：
|
|
預觸發 / 延遲觸發：
|
-100% 至 +400% ，與完整存儲內容有關
|
|
模擬模式：
|
|
B 觸發：
|
|
最小信號高度：
|
5mm
|
|
頻率范圍：
|
0-250MHz
|
|
耦合：
|
DC
|
|
電平控制范圍：
|
–10cm 至 +10cm
|
|
水平特性：
|
|
模擬模式：
|
|
工作模式：
|
A ， A/B 交替， B
|
|
時基 A ：
|
0.5s/cm-20ns/cm(1-2-5 步進 )
|
|
時基 B ：
|
20ms/ 格 -20ns/ 格 (1-2-5 步進 )
|
|
A 、 B 時基準確度：
|
±3%
|
|
X 放大倍數 ×10 ：
|
至 2ns/cm
|
|
準確度：
|
±5%
|
|
A/B 可變時基：
|
連續 1:2.5
|
|
釋抑時間：
|
可變 1:10(LED 指示 )
|
|
X 放大器帶寬：
|
0-3MHz(-3dB)
|
|
X-Y 相移 <3° <220kHz
|
|
操作 / 測量 / 接口
|
|
操作：
|
菜單 ( 多語言 ) ，自動設置，幫助功能 ( 多語言 )
|
|
保存 / 調用 ( 儀器參數設置 ) ：
|
9
|
|
信號顯示：
|
通道 1 、 2
|
|
頻率計數器：
|
|
6 位分辨率：
|
>1MHz-250MHz
|
|
5 位分辨率：
|
0.5Hz-1MHz
|
|
準確度：
|
50ppm
|
|
自動測量：
|
|
模擬模式：
|
頻率、周期、 Vdc 、 Vpp 、 Vp+ 、 Vp-
|
|
數字模式中加入：
|
Vrms 、 Vavg
|
|
光標測量：
|
|
模擬模式：
|
Δt 、 1/Δt(f) 、 tr 、 ΔV 、對地電壓、 X 比率、 Y 比率
|
|
數字模式中加入：
|
Vpp 、 Vp+ 、 Vp- 、 Vavg 、 Vrms 、脈沖計數
|
|
讀數 / 光標分辨率：
|
1000×2000 點
|
|
接口 ( 插入式 ) ：
|
RS-232(HO720)
|
|
顯示屏
|
|
CRT ：
|
D14-375GH
|
|
顯示區域 ( 十字線 ) ：
|
8 格 ×10 格
|
|
加速電壓：
|
大約 14kV
|
|
更多信息
|
|
元件測試儀：
|
|
測試電壓：
|
大約 7Vrms( 開路 ) ，大約 50Hz
|
|
測試電流：
|
大約 7m Arms( 短路 )
|
|
參考電壓：
|
接地 ( 安全接地 )
|
|
探頭校準輸出：
|
1kHz/1MHz 方波信號 0.2Vpp(tr<4ns)
|
|
軌跡旋轉：
|
電子式
|
|
輸入電壓：
|
105-253V ， 50/60Hz±10% ， CATII
|
|
功耗：
|
42W(230V 、 50Hz 時 )
|
|
保護系統：
|
安全等級 I(EN61010-1)
|
|
重量：
|
5.6kg
|
|
機箱尺寸 ( 寬 × 高 × 深 ) ：
|
285×125×380mm
|
|
環境溫度：
|
0°C ...+40°C |
|
HM2005-2 200MHz模擬示波器訂購信息 |
|
HM2005-2 模擬示波器
提供的附件：電源電纜，操作手冊， 2 個探頭 10:1 （ HZ200 ），用于 Windows 軟件 | |
