模擬負載裝置PA-2505K儀器特點
n 通過電流量程選擇開關選擇量程
n 消除了更換導線的麻煩
n 50% 和 100% 功率因數可供選擇
n 測試單相或者多相瓦時表
模擬負載裝置PA-2505K儀器說明
PA-2505 和 PA-2505K 模擬負載模塊是由一個單相電源供電,其設計是用來測試功率因數為 50% 和 100% 的單相和多相瓦時表。
這個儀器安裝了一個重型選擇旋鈕連接到一個可調自耦變壓器上提供連續可調的負載電流,其可調的特性能確保負載電路阻抗不同,或者電源電壓改變。
儀器內部有一個風扇用來強迫通風來冷卻連續工作的設備。提供一次和二次測試導線作為標準設備。

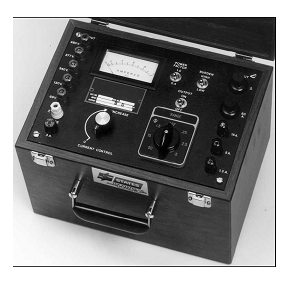

儀器 PA-2505 放在一個牢固的塑料盒中,并帶有一個搬運手柄和一個抽取式的鉸接蓋。
儀器 PA-2505K 放在一個 牢固的,重型的有 2 格的箱體中,箱子上還帶有一個帶子方便攜帶,帶子上還帶有一個皮的保護肩部的襯墊。儀器還帶有一個可抽取式工具盤,這樣就有足夠的空間去安放測試導線。
模擬負載裝置PA-2505K儀器應用
PA-2505 模擬負載是用來提供一個可控制的電流源用來測試瓦時表。電表的測試電流和額定操作電流同時應用到被測試的表中,然后去校檢瓦時表,一般稱為標準瓦時。去確定被測試表的精確度,要一定和標準瓦特時相比較。
模擬負載裝置PA-2505K特征和功能
n 適當?shù)臐M偏量程能通過電流量程選擇開關同時選擇。
n 一旦導線連接好,一個開關同時選擇想要的測試電流和自動通過合適的輸入發送。這就消除了更換導線的麻煩。
n 在面板上有一個旋鈕用來選擇功率因數是 50% 還是 100% 。
模擬負載裝置PA-2505K儀器規格
輸入
主電壓
69/120/240/277/480 V, 1 φ , 50/60 Hz 或者
73/127/220/380/415 V, 1 φ , 50/60 Hz 裝有保險絲的輸入電路
輸出
電流量程 ( 開關選擇 )
全負荷 : 0 到 2. 5/5/15 / 50 A @ 50% 或者 100% pf
輕負荷 : 0 到 0.25/0.5/1.5/5 A @ 100% pf
電流控制 : 一個可調自耦變壓器 為輸出負載電流提供連續可調電流,電流可以從零到每個量程的最大值。
電表電路 : 一個 89-mm 的帶有指針的滿偏精確度為± 5% 電表顯示輸出負載電流。
輸出電流聯接 : 提供了 5 個輸出端,消除了在模擬負載裝置和標準瓦時表之間導線更換的麻煩。輸出端子中的四個( 50, 15, 5 1.5 A ) 總是和標準瓦時表中相應的輸出端相連接。被測試表一端和模擬負載裝置的 + 端相連接,一端和參考標準瓦時表的 + 端相連接。
功率因數 : 設置在 100% 的時候功率因數為 97% ,設置在 50% 的時候大約在 43% 到 57% 。
尺寸
PA-2505
254 W x 292 W x 216 D mm
PA-2505K
318 H x 483 W x 229 D mm
重量
PA-2505: 13.25 kg
PA-2505K: 1 6.5 kg
附件 |
電流導線 3m ,黑色 |
FL508 |
電流導線 3m ,紅色 |
FL509 |
電流導線, 0.6m ( 2 ) |
FL510 |
電壓導線, 0.6m ( 2 ) |
FL511 |
香蕉鉗 |
9918 |
保險絲 0.75A , 600V , KTV ( 2 ) |
2837 |
保險絲 3A , 250V , MDA ( 5 ) |
951 |
使用手冊 |
5516 |
