AV6416掌上型光時域反射計

◆ AV6416掌上型光時域反射計產品綜述：
AV6416掌上型光時域反射計（OTDR）是針對FTTx而設計的測試儀器。該產品主要用于測量光纖光纜的長度、傳輸損耗、接頭損耗等光纖物理特性，并能對光纖線路中的事件點、故障點準確定位。廣泛應用于光纖通信系統的工程施工、維護測試及緊急搶修；光纖光纜的研制與生產測試等。 AV6416外觀結構采用世界上最為先進的雙色雙料一體化模具設計工藝，外觀新穎亮麗、堅固耐用、操作非常方便，采用高級防反射LCD顯示，使得野外環境下操作界面清晰可見，整機采用雙路供電方式，大容量鋰電池使整機的工作時間長達10小時以上，該產品具有兩種USB接口形式，既可接入U盤，也能通過 USB數據線與PC機通信。同時，為方便操作人員攜帶方便，該產品采用了更人性化的設計，為儀器配備了舒適的背帶。

◆ AV6416掌上型光時域反射計主要特點：
* 掌上型、重量輕、便于攜帶
* 業界最先進的雙色雙料一體化防濺式模具工藝，堅固耐用
* 高級防反射LCD，野外環境下顯示界面清晰可見

* 1.6m超短事件盲區，測試光纖跳線輕松自如
* 具有自動及手動測試功能
* 雙USB接口功能，既可外接U盤，也能通過ActiveSync軟件與PC機通信
* 支持Bellcore GR196文件格式
* 智能電池電量指示及電池低電壓告警功能
* WinCE視窗操作系統，中英文操作界面
* 10小時超長電池續航時間，適于長時間野外施工
* VFL可視故障定位功能
* OTDR光輸出頭采用可更換方式，端面清潔更加方便
* 超短事件盲區 AV6416具有超短的事件盲區，尤其適于對超短的光纖鏈路或光纖跳線的測試。

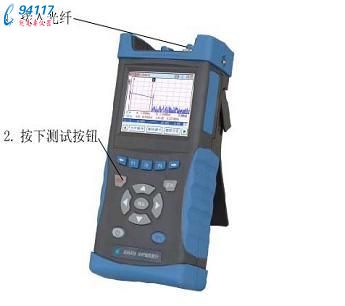

* 快速自動測試 AV6416的自動測試功能使得用戶無需了解更多的有關該儀器操作的細節，測試步驟變得非常簡單，只需要接入光纖、點擊【測試】按鈕即可，儀器會自動設置最佳測試條件并最終給出準確的測試結果，如測試曲線和事件列表等。

* 快速曲線分析 AV6416能夠快速準確地查找出測試曲線中的事件點或故障點及其位置信息，并以事件表的形式列出線路中所有的事件信息，這對線路維護人員非常有用，既提高測試效率，又無需了解難以理解的背景知識。
* 超強的文件管理 AV6416具有強大的文件管理功能，除了能對機內或U盤的文件進行存儲、瀏覽、刪除外，還能夠外接基于PCL語言的激光打印機或噴墨打印機，以便打印測試報表。除此之外，AV6416還可借助ActiveSync軟件通過USB數據線與PC機高速通信。

* 便利的VFL功能 借助AV6416的可視紅光故障（VFL）功能可以非常方便、快捷地發現短距離光纖鏈路中斷點或大的損耗點位置，以便維護人員及時采取措施，節省時間。
* 典型應用 AV6416掌上型光時域反射計主要用于對FTTX網路的測試。該產品為用戶提供了一種低成本的測試方案，具有手動測試、自動測試和盲區測試3種模式。

AV6416掌上型光時域反射計主要用于對FTTx網路的測試。該產品為用戶提供了一種低成本的測試方案，具有手動測試(實時測試、平均測試)、自動測試和盲區測試3種模式。
　　手動測試模式：該測試模式適于那些對該儀器比較了解的熟練操作者，因此能夠得到更加準確的測試結果。在手動測試模式中，用戶可根據測試需要選擇實時測試模式或平均測試模式。
　　實時測試可快速檢測光纖鏈路的動態變化，應用于需要實時監測或觀察光纖鏈路的對接過程及效果。
　　平均測試模式可以盡最大可能地抑制測試曲線中的噪聲，從而得到更加精確的測試結果。在平均測試模式中，平均次數越大，則對噪聲的抑制效果越好，但測試時間也相應的加長，因此，在實際使用中，可根據需要靈活設置平均次數。
　　自動測試模式：該模式下，儀器能夠自動設置最佳測試條件，并給出測試結果，無需操作者了解復雜的背景知識和有關儀器操作的細節。為了提高自動測試的精度，可以適當加大自動測試時的平均次數，但將延長自動測試的時間。
　　盲區測試模式：該模式適用于對超短距離光纖的測試，如測試光纖跳線的長度等，在該模式下，如希望儀器獲得最好的測試結果，要求被測光纖末端的反射損耗(或稱回波損耗)大于40dB。

● AV6416掌上型光時域反射計技術規范
