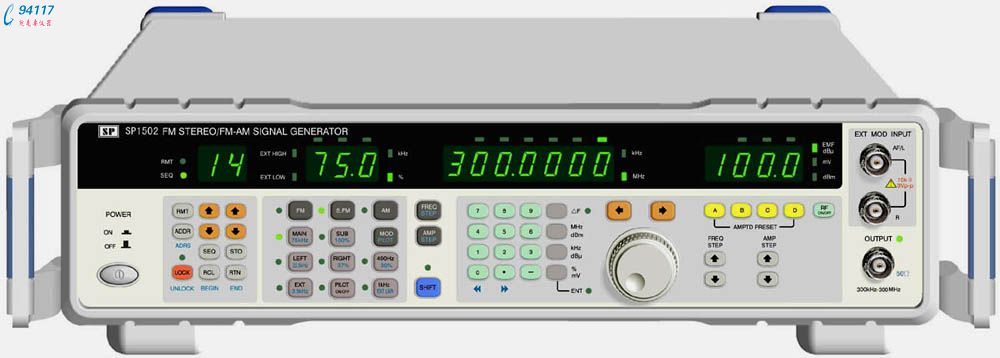

SP1502型數字合成標準信號發生器 / 調頻調幅立體聲,采用小數分頻數字鎖相技術設計制造,與一般傳統信號源相比具有高精度、高分辨率、多功能、高可靠性、動態范圍大等一些獨特的優點,本產品可以用手動或自動測試設備,靈活操作,特別適用于完成諸如調頻、調幅接收機或無繩電話等通信產品的開發與生產的各種測試。
SP1502信號發生器主要特點:
頻率范圍寬,精確度高
輸出步進間隔 0.1dB
操作簡便,無繁瑣操作菜單。體積小,重量輕
獨特的多層線路板大規模集成、采用貼片工藝生產,可靠性高
SMT 工藝生產,新型金屬機箱
SP1502信號發生器產品主要技術指標:
頻率 |
范圍:300kHz~300MHz (76MHz~110MHz ,調頻立體聲 ) |
分辨率:200Hz |
精度:± 5 × 10-6 |
輸出電平 |
范圍:-8dBµ~120 dBµ 開路 ( -121dBm~+7dBm into 50Ω ) |
分辨率:0.1dB |
精度:±1dB at 100 dBµ |
衰減器精度:±1dB(20dBµ~120 dBµ), ±2dB(-8dBµ~20dBµ) |
輸出阻抗:50Ω ,駐波< 1.2 |
諧波:≤-25dBc |
調制 |
內部調制源 頻率:400Hz ,1kHz |
外部調制源 |
輸入阻抗:10kΩ±10% |
輸入電壓:3Vpp±2% |
調
頻 |
范圍: 0~100kHz (@ 1~150MHZ)
載頻 ×10% (@<1MHz) |
精度: ±10% |
失真度: <0.3%(with Dev=75kHz,AF 1kHz,Demod.BW=50Hz~15kHz,DE-emp.=50µsec) |
調
幅 |
范圍: 0~60% |
分辨率:0.1% |
精度: ±5% (100kHz~110MHz)
±10% (110MHz~300MHz) |
失真度:<0.65% (@ 500kHz~30MHZ) <1.5% (@ 其他載頻) (withDepth=30%,AF1kHz,Demod.BW=50Hz~15kHz) |
立體聲 |
分離度: ≥50dB(@400Hz~1kHz)
≥35dB(@100Hz~10kHz)
≥30dB(@50Hz~15kHz) |
導頻: 19kHz ± 2Hz |
失真度: <0.3% (@Main 90%,導頻關) |
存儲功能 |
預
設
鍵 |
調頻: (3.5kHz,22.5kHz,75kHz) |
調幅: (30%) |
立體聲: (30%,100%) |
輸出電平:4 個點 |
存儲 :100 個點 |
其他性能 |
電源:198V~242V AC,47Hz~53Hz |
尺寸:225mm×280mm×108mm |
重量:4.5kg |
|
|
|
|
|
