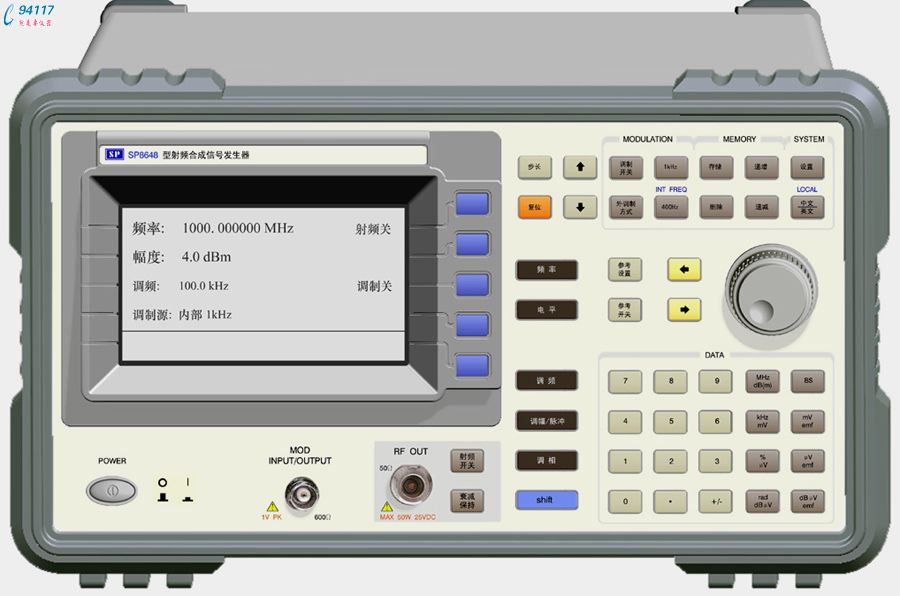

SP8648系列射頻合成信號發生器采用先進的小數分頻技術,用單環頻率合成方式,可實現1Hz的頻率分辨率,同時保證了優良的頻譜性能,頻率覆蓋100KHz~3000MHz,電平范圍-127dBm~+13dBm,它是新一代的高性能合成信號發生器。本儀器采用了中大規模集成電路和一些性能優異的可編程邏輯器件,使儀器的設計更加合理,功耗小、重量輕,可靠性高。本儀器具有功能全,測量準確度高、性能可靠、使用方便等特點,滿足了國防、科研和通信等領域?qū)铣尚盘柊l(fā)生器的要求。
SP8648A射頻合成信號發生器特點:
采用∑-Δ調制單循環分?jǐn)?shù)分頻合成技術l采用表面貼裝(SMT)工藝
采用大屏幕菜單,中英文可切換
具有設置存儲調用功能
可選配脈沖調制功能、USB接口、GP-IB接口和RS232接口
高可靠性:MTBF≥10000h
SP8648A射頻合成信號發生器測量電壓的頻率范圍
A型 |
頻率范圍 |
100KHz~1GHz |
分辨率 |
1 Hz |
穩定度 |
1×10-8/日 |
射頻輸出電平 |
-127dBm~+13 dBm (選用脈沖調制功能時降低3 dBm) |
射頻輸出電平分辨力 |
0.1dBm |
反向功率保護 |
1W(50Ω負載)最大抗燒毀15W |
頻譜純度 |
輸出電平≤+4dBm |
諧波:<-30dBm |
非諧波:<-50dBm |
單邊帶相位噪聲(偏離載頻>20KHz,典型值) |
載頻500MHz時<-114dBc/Hz 載頻1000MHz時<-110dBc/Hz |
調制 |
內部1kHz或400Hz調制速率
0~100kHz (<251MHz)
0~50kHz (<502MHz)
0~100kHz (<1004MHz)
(外部: DC~50kHz) |
調幅 |
AM深度0~70% |
調相 |
ФM0~10rad |
射頻輸出阻抗 |
50Ω標稱值 |
B/C型 |
頻率范圍 |
100KHz~2/3GHz |
分辯力 |
2Hz/4Hz |
外形尺寸 |
340mm×170mm×440mm |
重量 |
10kg |
|
