主 要 特 色 | |
---|---|
次測項功能 OSC開短路偵測 GFI人體保護電路 Flashover 偵測 面板鎖定功能 標準RS232接口 可選購GPIB&HANDLER界面 輕松操作輸入接口 CE Mark |
繞線元件測試解決方案

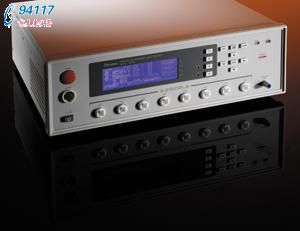

繞線元件的品質驗證測試項目包含了AC/DC耐壓測試、I R絕緣電阻測試、以及繞線元件脈沖測試。 Chroma 將以上各項測試連接整合至19035系列繞線元件電氣安規掃描測試器,針對馬達、變壓器、加熱器等相關繞線產品進行安規測試,讓繞線元件廠商在品質驗證測試時,不但擁有可靠的品質,能更有效率的為產品品質把關。
Chroma 19035系列擁有 AC 5kV / DC 6kV 高壓輸出,符合繞線元件之耐壓測試需求,最大輸出電流可達30mA。 IR絕緣電阻測試可量測范圍為0.1MΩ到50GΩ,電壓輸出可達5kV,了解繞線元件之絕緣電阻是否符合標準。DCR直流電阻測試除了量測繞線元件之基本規格,也可做為安規耐壓測試之前連接(接觸)檢查。
Chroma 19035系列同樣包含F(xiàn)lashover、OSC等強大附加功能,以及可程式電壓值、時間參數等,針對不同的待測物特性,防止不良品輕易通過品質驗證,提升測試本身的信賴度及產品品質。
產品應用
Chroma 19035系列為針對馬達、變壓器、加熱器等相關繞線元件測試需求,所設計的綜合安規測試器。大多數繞線元件具有多組繞組,如三相馬達、雙繞組變壓器等,且繞線元件須針對高壓繞組使用繞線元件脈沖測試器,檢測繞組之自體絕緣不良。
19035系列設計可直接連結DWX系列脈沖測試器,并利用19035八通道掃描,無需切換測試點,達成多點一次測試完成,節省測試時間。
19035系列并提供OSC及DCR功能,檢驗測試過程中是否接觸不良或有待測物短路的現象,解決馬達、變壓器等繞線元件測試時所發生的接觸問題,提升測試品質及延長測試設備的壽命。
◆ Motor, Fan : 19035-M / 19035-ML
◆ Electric Heater Tube : 19035-M / 19035-ML
◆ Transformer : 19035/ 19035-L
◆ Switch, Wire : 19035 / 19035L
◆ Camera Micro Motor, Coil : 19035-S
型號 | 敘述 | 詢價 |
19035 | 繞線元件電氣安規掃描測試器 | |
A190345 | 高壓測試線 (為連接繞線組件脈沖測試器專用) | |
A190346 | RS232 連接線 (為連接繞線組件脈沖測試器專用) | |
A190347 | GPIB & Hler 介面卡 | |
A190348 | RS232 介面卡 | |
A190351 | 8CH-16CH掃描裝置 | |
A190352 | 繞線組件氣動式掃描治具 | |
A190354 | A190352專用雙切治具 | |
A190512 | 單氣動式變壓器掃描治具 (3002B) | |
A190702 | 40kV 高壓探棒 |
