信號發生器SG-1710

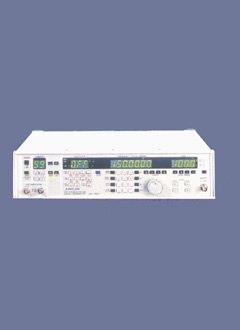

韓國JUNG JIN 信號發生器SG-1710介紹

SG-1710是一款高性能的合成信號發生器, 具有噪音低、FM/AM訊號質量高等優點，覆蓋范圍由200KHz至1000MHz。本產品可以用手動或自動測試設備靈活操作，特別適用于完成諸如蜂窩狀無線電或交直流兩用電話的放射頻通信產品的開發與生產的各種測試任務。 特性： 高性能的頻率合成，應用于直接通話業務（DDS） 轉換時間迅速，特別為200ms 高分辨率輸出頻率，10Hz FM低噪聲，900MHz時小于10Hz FM頻移最高為100KHz AM調幅最高為99.9% 寬闊輸出范圍，供接收機測試，-127dBM～13dBM 逆功率保護（RPP）（最大25W） 存儲和再現功能，可在前面板最多設置300點 GPIB標準 韓國JUNG JIN 信號發生器SG-1710技術參數
功能描述
頻率
范圍	200KHz～1000MHz
顯示	液晶顯示器
分辨率	10Hz（所有波段）
準確度	0.5×10負6次方
輸出電平
范圍	斷路時為-14dBμ～126dBμ（-127DBM～13DBM）
分辨率	0.1dB
準確度	±1.0dB>-70dBm±(1.5dB+0.1dB/10dB)≤70dBmn.
輸出阻抗	50Ω,VSWR:少于1.5
平面度	±1.2dB-9dBm
諧波	≤-30dBc
次諧波	大于550MHz時為≤-25dBc
寄生	<-50dBc(<137.5MHZ), <-60dBc(137.5～1100MHz)
殘余調制 （FM）	<30Hz(CF<137.5MHz) ，<5Hz(CF: 137.5～275MHz) ，<10Hz(CF: 275～550MHz)，<20HZ(CF: 550～1100MHz)
殘余調制 （AM）	<-65dBc
逆功率保護	最大25W
調制
頻率	400Hz或1KHz +1%
內部頻率	10Hz或20KHz +1%
外部調制	阻抗: 600Ω不平衡, 輸入電壓:1VPP
FM偏差范圍	0～100KHz
FM分辨率	10Hz
FM準確度	內部比時為+6%
FM失真	1KHz AF信號時<2%
AM范圍	0～99.9(≤7DBM)
AM分辨率	0.1%
AM準確度	內部比時為+ 6%
AM失真	<5%(70～90% AM), <3%(30～70% AM), <1.5%(0～30% AM)
偶發性FM	用1KHz AF信號, AM 30%時少于75Hz
記憶控制
記憶	300點
物理特性
長度	115mm
寬度	430mm
高度	410mm
重量	14kg
標準附件
	電源線, 輸出線, 保險絲
持有證書
	CE
其它
	功率要求 交流 100/120/220/240V 50/60Hz
