教學儀器LP-3900

教學儀器LP－3900特色
●工業級模塊化設計,可依需求搭配FPGA,DSP或MPU系統板,人機接口,I/O擴充,機電整合,感應單元,萬用板..等等眾多模塊,學習研究甚至商業應用均無限制
●可使用數字硬件描述語言法(VHDL）及電路繪圖法(Graphic）來發展電路
●采用超過20,000gate的超大型FPGA,可以發展復雜應用
●積木結構,可以垂直或平行緊密結合, 迅速組合出專題或工業控制所需要的電路
●使用Print Port直接在原廠的發展系統下DownLoad
●可使用燒錄器燒錄FPGA程序到EPROM , 發展系統可St－Alone運作
●適用WIN95/98/2000/NT操作系統

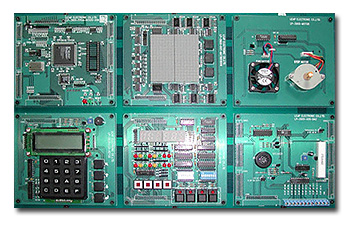

教學儀器LP－3900模組規格
芯片系列模塊 :

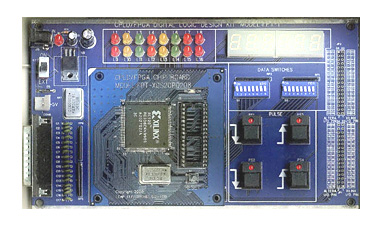

● LP3900－FPGA－XCS20－208芯片模塊
1. 使用XILINX XCS－20－208
2. 標準頻率40M/20M/10M/5.0MHz
3. 具有EPROM Socket,可以將FPGA的資料燒錄進EPROM或FLASH中, 發展系統獨立運作人機接口系列模塊
● LP3900－LCD－KEY20 實驗模塊
1. 使用16X2 文字型LCD顯示器(可自行換成圖形式 LCD )
2. 4X4 矩陣鍵盤
3. 脈波按鈕 x 4
4. 蜂鳴器 x 1
● LP3900－DOT－MATRIX16X16實驗模塊
1. 使用16X16雙色點矩陣型LED
2. 脈波按鈕 x 3
● LP3900－LED－KEY16 實驗模塊
1. 六位數七節顯示器 x 1
2. 5mm LED(紅黃綠) 輸出 x16
3. 帶燈邏輯輸入按鈕 x 4
4. 邏輯脈沖輸入按鈕 x 4

I/O擴充系列模塊 :
● LP3900－AD9－DA2實驗模塊
1. 8 組12bits A/D 輸入
2. 1 組 8bits A/D 輸入
3. 2 組12bits D/A 輸出
4.1組溫度感應實驗電路
5. 1 組喇叭輸出(頻率500Hz－6KHz)
機電整合系列模塊 :
● LP3900－MOTOR 實驗模塊
1.1組四相12V步進馬達
.步進馬達位置控制
.步進馬達速度控制
.步進馬達加減速控制
2.1組12V直流風扇
.風扇馬達轉速控制
.風扇馬達加減速度控制
系統平臺 :
● LP3900－POWER－STATION
1. 采用平面展開式結構, 適合基礎教學和專題應用
2. 輸出+5V3.0A,+12V2.0A,12V0.3A
注:標準配備為以上六片模塊和系統平臺
選購品
萬用板 :

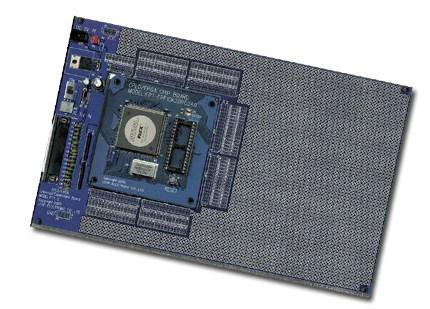

● LP3900－UNIVERSAL－BOARD
* 標準LP－3900結構,包含BUS連接器
* 使用者可以迅速發展自己的電路

教學儀器LP－3900硬件規格
體積 : 455 x 290 x 110 mm
重量 : 5.0 Kgs
操作溫度 : +5℃ to +45℃
操作濕度 : to 90% noncondensing
操作高度 : to 5000 m

教學儀器LP－3900電器規格
100－240V 50/60 Hz AC輸入
Print Port Download界面

備 注
DSP 和 MPU 之模塊為選購品
