美國OWL Micro Optical(MO2)單多模光纖測試套件KIT-M2-D2L2介紹
當前，規范的光纖工程都需要嚴格按照國際標準進行施工、安裝以及完工測試。遵守這些標準是為了確保安裝質量，保證網絡將滿足它的設計要求。 依據標準進行測試的過程成為認證測試，通常認證測試需要文本的測試報告用于備案。

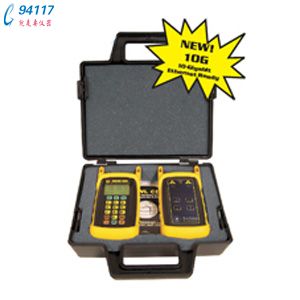

Micro單多模光纖測試套件包含了Micro光纖測試儀和Wavesource光源，是用于單多模光纖認證測試的必備工具。提供了光纖施工和維護人員所有必要的工具，讓您可以驗證和檢修光纖布線系統，測量損耗和功率水平，并打印輸出認證測試報告。MO2系列產品可以支持單多模光纖的7種波長測試，并提供了高達75dB的大動態測試范圍，同時，Micro系列光纖測試產品的價格僅為同檔次產品的一半左右，性?xún)r(jià)比極高。
OWL的Micro光纖測試儀支持是多模和單模光纖、并包含一個用戶友好的光纖連接向?qū)нM(jìn)行鏈路預算的計算，并設置參考值。此參考值是判定是否符合標準的重要參數。MO2可存儲1000條測試記錄，可下載到個人電腦中使用OWL的報告生成軟件產生專業的認證測試報告。MO2支持ST，SC和FC的連接，而且還包括一個用于連接到1.25毫米端口的轉換器，可用于連接LC、MU、SFF等1.25mm連接器。
WaveSource四波長光源包含所有工業標準要求的四種波長：多模（850nm及1300nm）和單模（1310＆1550nm波長）。其四波長輸出穩定、精確測量穩定。兩個連接器的選項可用：ST或SC。
美國OWL Micro Optical(MO2)單多模光纖測試套件KIT-M2-D2L2主要特點
- 適合單多模光纖應用
- 支持現場認證測試
- 可儲存1000條測試結果并打印測試報告
- 高達75dB動態范圍
- 支持萬兆以太網標準認證 New！
- 美國國家標準委員會權威認證
應用
衰減測量：安裝光纖鏈路后，需要測量光纖衰減檢測安裝的質量。相比鏈路預算，一個簡單的方法可以用來確定安裝的鏈路是否能執行測試。
光纖網絡認證測試：從通用布線標準到認證光纖鏈路，MO2的鏈接向?qū)褂盟p參數。存儲的數據參照標準，確定鏈路通過或失敗。存儲的數據可以下載到免費的OWL Reporter軟件上，打印出包含被測光纖詳細資料和摘要的認證報告。
光纖連續性測試：放置校準的光源到光纖一端，另一端放置MO2就可以測量光纖連續性。液晶顯示屏（LCD）上功率讀數顯示光功率的存在。
跳線測試：光纖鏈路產生不正確的結果可能是跳線壞了。MO2可以用來測試跳線上的衰減值，判斷跳線是否可用，是否應更換。
有源設備光功率測量：交換機和路由器等有源設備應定期檢查，測試其功率等級和穩定性。在廠家特定的工作范圍內，MO2可以通過跳線直接連接到該設備檢查其傳輸是否穩定。
美國OWL Micro Optical(MO2)單多模光纖測試套件KIT-M2-D2L2訂購信息
|
產品型號 |
描述 |
|
KIT-M2-WSMDSD |
含MO2光功率計一臺、單多模四波長光源一臺、計量證書、說明書光盤、數據線、攜帶箱 |
|
KIT-M2-D2L2 |
含MO2光功率計一臺、單、多模光源各一臺、計量證書、說明書光盤、數據線、攜帶箱 |
|
Micro OWL 2（MO2）光功率計 |
|
檢測器類型 |
InGaAs |
|
可測試波長 |
850nm, 980nm, 1300nm, 1310nm, 1490nm, 1550nm |
|
光功率測量范圍 |
+5 to -70 dBm |
|
精度 |
±0.15dB |
|
分辨率 |
0.01 dB |
|
連接端口類型 |
2.5/1.25mm 通用 |
|
電池壽命 |
100小時 (9v 堿性) |
|
可存儲數據點 |
1000 |
|
下載數據點 |
OWL Reporter軟件 |
|
測量單位 |
dBm, dB, 和µW |
|
電池電量顯示 |
是 |
|
背光 |
是 |
|
NIST 可追蹤 |
是 |
|
自動關機 |
是 |
|
操作溫度 |
-10°C to 55°C |
|
存放溫度 |
-30°C to 70°C |
|
寬 |
3.48 英寸 |
|
高 |
6.48 英寸 |
|
深 |
1.1 英寸 |
|
重量 |
373克 |
|
單多模光源 |
|
發射方法 (多模) |
LED |
|
發射方法(單模) |
FP激光 |
|
連接端口 |
ST, SC, FC |
|
中心波長 (850nm) |
850 +30/-10nm |
|
中心波長(1300nm) |
1300 ±50nm |
|
中心波長(1310nm) |
1310 ±30nm |
|
中心波長(1550nm) |
1550 ±30nm |
|
頻譜寬 (FWHM; 850nm) |
50nm |
|
頻譜寬(FWHM; 1300nm) |
180nm |
|
頻譜寬(FWHM; 1310nm) |
2nm |
|
頻譜寬(FWHM; 1550nm) |
2nm |
|
輸出功率 (多模) |
-20.0 dBm |
|
輸出功率(單模) |
-10.0 dBm |
|
初始精度 |
0.1 dB |
|
輸出模式 |
可調制連續波 |
|
電量顯示 |
是 |
|
操作溫度 |
0°C to 55 °C |
|
存放溫度 |
0°C to 75°C |
|
寬 |
2.75 英寸 |
|
高 |
4.94 英寸 |
|
深 |
1.28 英寸 |
|
重量 |
154克 | |
