日本SHIMPO頻閃觀測儀DT-315N配送服務 | 北京,上海,天津,河北,南京送貨上門, 其它省市簽約快遞公司送貨!部分地區.2000元以下.支持貨到付款. | 日本SHIMPO頻閃觀測儀DT-315N詳細介紹 | 頻閃觀測儀DT-315N性能特點

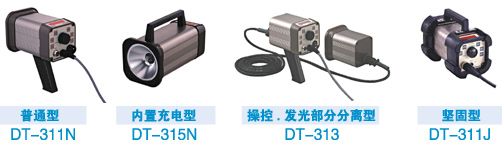

日本SHIMPO 頻閃觀測儀DT-315N
頻閃觀測儀規格 |
型號 |
DT-311N |
DT-315N |
內 部 模 式 |
頻閃頻率范圍 |
40.0--35,000RPM |
精度 |
讀數誤差±0.01% |
分辨率 |
0.1RPM:40.0-4,9999.9RPM |
0.2RPM:5,000-7,999.8RPM |
0.5RPM:8,000-9,999.5RPM |
1RPM:10,000-35,000RPM |
相位移動 |
用+/-按扭(360-6秒) |
顯示更新時間 |
約2秒 |
輸出信號 |
同步,400msec,脈沖輸出0到+12VDC振幅(約),4.7k歐 阻抗 |
倍率放大器/縮小器 |
乘2,除2 |
外部模式 |
頻閃頻率范圍 |
0.0-35,000RPM |
精度 |
±0.01% ±1位 |
相位移動 |
0-359”,1°分辨率 |
延緩時間 |
范圍為40-10,000RPM,0-2,000msec |
外部觸發內部信號 |
LO級:0-0.8VDC,HI級:2.5-12VDC,脈沖寬度 50usec min |
輸入阻抗 |
12CV 時 4.7K歐/0V時6.8K歐 |
總體 |
顯示 |
5位,10mm高,LED |
閃光管功率/壽命 |
氙,最大值10W。(頻閃100,000,000) |
頻閃持續時間 |
10-40usec |
感光器電源 |
12VDC(40mA) |
電池低電量顯示器 |
顯示L |
電源需求 |
230VAC,±10%60/50Hz,30VA(指明電壓) |
內置電池組 |
操作溫度范圍 |
0-40℃ |
重量 |
1.2kg |
2kg |
尺寸 |
185?20?20mm |
250?20?20mm |
標準附件 |
手柄 |
手柄、AC充電器/適配器 |
1、概述 DT-311J數字頻閃儀主要用于織機定時系統的調整和控制。利用外部和內部信號同步發射頻閃,通過調節開關處理外部信號,在外部信號正向切邊位置進行0至359度范圍位移。頻閃可連續延時發射,延時角在指示燈有顯示。 零位可設定在任何可選擇的同步位置上 轉速可實現屏幕顯示 |
2、范圍 |
1 |
頻閃范圍 |
200~1500rpm |
2 |
相位移 |
0~359? |
3 |
內部信號范圍 |
200~1500rpm |
4 |
延時器 |
旋轉編碼器 |
5 |
顯示 |
4位數 10mm高,紅色二極管 |
6 |
分配比 |
1/1 1/2 1/3 1/4 2/4 9n鳰? |
7 |
輸入信號 |
高電平 5至24V 脈沖寬度 2毫秒、 分低電平 0至1V 脈沖亮度 2毫秒、分1p/r |
|
輸出阻抗小于10歐 |
8 |
輸入阻抗 |
47千歐姆 |
9 |
顯示方式 |
相位移(度),測速計 |
10 |
精度 |
±1位數 |
11 |
頻閃管 |
氙氣燈,最大10瓦 在1500rpm條件下工作使用時間 1200小時 |
12 |
工作溫度 |
0至40℃ |
13 |
電源要求 |
230V直流±10% 50~60赫 |
14 |
電源消耗 |
最大20VA |
15 |
尺寸規范 |
寬149×高174×長214(mm) |
16 |
重量 |
1.9KG |
17 |
所帶附件 |
6米電纜線,帶插頭(1件)日文和英文說明書各1份 |
