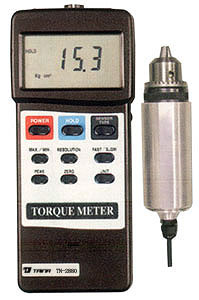

扭力計TN2880

商品說明


1．特性 * 專業的扭力計，滿量程15Kgf－cm的扭力探頭 * 三種可選單位：Kgf－cm，LBf－英寸和Newton－cm * 數據保持按鍵，鎖定讀值 * 峰值測量功能鎖定峰值 * 可選高/低解析度 * 按鍵選擇快/慢取樣時間 * 記憶保持最大/最小讀值 * RS232電腦界面 * 超大LCD顯示，容易讀取 * 高性能微電腦電路 * 分離扭力傳感器，易操作 * 自動關機功能，延長電池壽命 * 低電提示 * 多功能/便于攜帶 * 完全按照嚴酷使用環境設計  2． 規格 2－1一般規格 顯示 61mm×34mm超大LCD顯示 15mm（0.6’’）數字大小 測量 扭力值，峰值保持，數值保持，最大/最小值 單位 Kgf－cm，LBf－inch，Newton－cm 最大量程 15 Kgf－cm 13.02 LBf－inch 147.1N－cm *N=牛頓 精度 ±（1.5%+5d） 解析度 高解析度 0.01 Kgf－cm 0.01 LBf－inch 0.1N－cm *N=牛頓 低解析度 0. 1 Kgf－cm 0. 1 LBf－inch 1N－cm *N=牛頓 探頭 專用扭力探頭 電路 專用微電腦電路 數值保持 鎖定讀值 峰值保持 保持峰值 記憶 最大/最小值 過載能力 最大 22.5 Kgf－cm 最大 19.53 LBf－inch 最大 220.1N－cm 關機 自動關機或者按鍵手動關機 取樣時間 快/慢選擇 快：約0.125秒 慢：約0.334秒 輸出 RS232串口輸出 操作溫度 0℃～50℃（32℉～122℉） 操作濕度 80%RH以下 電源 堿性高能DC9V電池，006P，MN1604(PP3) 耗電量 約DC12mA 重量 主表 225克（0.50英鎊） 探頭 665克（1.46英鎊） 尺寸 主表 180×72×32mm (7.1×2.8×1.3英寸) 扭力探頭： 圓形直徑48mm×160mm 附件 *說明書………………1 *15Kg扭力探頭………1 *緊固匙………………1 *攜帶箱………………1 可選附件 *軟件（Windows版數據采集和記錄） ………………………………SW－U101－WIN *RS232線 ………………………………UPCB－01 2－2顯示單位/最大量程/解析度 顯示單位 最大量程 高解析度 Kg cm 15Kgf－cm 0.01Kgf－cm LB inch 13.02LBf－inch 0.01LBf－inch N cm 147.1N－cm 0.1N－cm   顯示單位 最大量程 低解析度 Kg cm 15.0Kgf－cm 0.1Kgf－cm LB inch 13.0LBf－inch 0.1LBf－inch N cm 147N－cm 1N－cm *N=牛頓 3．面板功能 4．測量方法 1） 把探頭線插頭（圖1，3－14）插入主表的探頭插口（圖1，3－12） 2） 按電源按鍵（圖1，3－2），打開扭力計 3） 按探頭類型按鍵（圖1，3－8），選擇扭力計的傳感器類型與外部探頭一致按探頭類型按鍵，LCD將顯示“15Kg cm” 4） 單位按鍵按單位按鍵（圖1，3－5），選擇單位：Kgf－cm、LBf－inch或N－cm 5） 解析度按鍵按解析度按鍵（圖1，3－7），選擇高/低解析度 選擇高解析度 顯示單位 解析度 Kg cm 0.01Kgf－cm LB inch 0.01LBf－inch N cm 0.1N－cm *N=牛頓 選擇低解析度 顯示單位 解析度 Kg cm 0.1Kgf－cm LB inch 0.1LBf－inch N cm 1N－cm *N=牛頓 6）快/慢按鍵快/慢按鍵（圖1，3－10）用于選擇快/慢取樣時間 *快取樣時間，LCD將顯示“F” *慢取樣時間，LCD將顯示“S” 7) 如圖2、圖3所示：把鉆頭（圖1，3－17）與被測裝置相連，用緊固匙（圖1，3－18）鎖定齒輪（圖1，3－16） 8）歸零按鍵在測量之前，如果扭力計顯示不為0，可以通過按歸零按鍵（圖1，3－9），使LCD顯示為0 9）只要有扭力，LCD將顯示測量到的扭力值 10）峰值保持在測量過程中，按峰值保持按鍵（圖1，3－6），LCD將顯示“PEAK”符號，同時顯示將保持為峰值 注：在峰值保持功能下，取樣時間將變?yōu)椤翱烊�樣”同時在LCD上顯示“F” 11）數據保持在測量過程中，按數據保持按鍵（圖1，3－3），將鎖定測量數據，同時LCD將顯示“HOLD”符號，再次按下數據保持按鍵取消數據保持功能 12）數據記錄（最大/最小讀值） * 數據記錄功能顯示最大/最小讀值。按最大/最小按鍵（圖1，3－4）一次，啟動數據記錄功能，LCD上顯示“REC”符號 * 在“REC”符號顯示的時候 （a）按最大/最小按鍵（圖1，3－4）一次，“Max”符號與最大值一起顯示在LCD上 （b）再次按下最大/最小按鍵，“Min”符號將與最小值一起顯示在LCD上 （c）持續按下最大/最小按鍵2秒鐘以上，退出記憶記錄功能，顯示將恢復為現在讀值 13）按如下步驟快速測量（略） 5．取消自動關機 本機有自動關機功能。在無任何操作約10分鐘后，將自動關機；要取消自動關機功能，請在測試過程中按下最大/最小按鍵（圖1，3－4），選擇記憶記錄功能 6．RS232電腦串口界面 本表通過3.5mm的RS232端口輸出；接口的輸出是16位數據流，能夠用于用戶的特殊應用 7. 更換電池 1）當LCD上顯示“”時，就必須更換電池，但是顯示低電后還可以繼續使用幾個小時 2）打開電池蓋（圖1，3－11），取下舊電池 3）裝上一個9V電池（高能電池），蓋上電池蓋 8．可選附件 RS－232線 型號：UPCB－01 RS－232線，連接扭力計與電腦 應用程序（Windows版） SW－U101－WIN 硬件安裝完成后 扭力計+RS－232線+電腦+軟件 整個系統可用作數據采集器，數據記錄器……記錄下來的數據可保存為EXCELL,ACCESS,LOTUS－123……   共5條記錄 1/1頁 首頁上頁 跳轉 下頁 末頁 日本SHIMPO 數字測力儀 FGC－B系列 精度:±0.2%f.s(額定) 0 0 日本SHIMPO 數字測力儀 FGN－B系列 精度:±0.2%f.s(額定) 0 0 日本SHIMPO 數字式張力儀 DTMX 最大速度:1000米/分 0 0 日本SHIMPO 數字式張力儀 DTMB系列 最大速度:1000米/分 0 0 扭力計TN2880更多相關信息>>>
