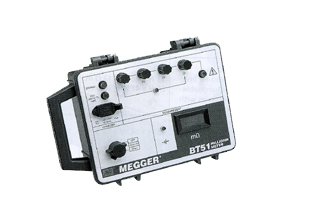

直流電阻測試儀BT51

直流電阻測試儀BT51儀器特點：

n 高測試電流

n 四線測試原理

n 二個測試量程（ 2000mΩ 和 20.00Ω ）最高分辨率為 0.01mΩ

n 保護接電錯誤

直流電阻測試儀BT51儀器說明

直流電阻測試儀BT51低阻歐姆表通過給導線加一個電流然后測試導線倆端的電壓的方法測試得到導線的阻抗。測試電流是由一個簡單的電流限制電流來限制的。測試電流為2A，測試是參比的，讀數不受電流變化的影響。

直流電阻測試儀BT51低阻歐姆表儀器使用的是一個 3 1 ? 2數字LED顯示屏來顯示的，在暗的環境中也能清楚的查看測試結果。LED同時能夠顯示電池的狀態和顯示在測試開始后，是否有電流流過。有個氖燈會顯示是否存在一個危險電壓。不管儀器有沒有打開，存在危險電壓它都會有警告。

歐姆表的繼電保護電路使保護電壓高達 240V 交流。其繼電保護電路使儀器和電源部分相隔離，從而保護儀器。此外，這個安全保護措施不管儀器有沒有打開，它都會起作用。

直流電阻測試儀BT51低阻歐姆表儀器的操作非常簡單，他只有一個量程需要選擇。儀器通過內部的可充電電池供電，電池充電器被集成在儀器中。本儀器提供一對手桿和其他類型的可用導線。

直流電阻測試儀BT51低阻歐姆表儀器被放在一個堅硬，輕便的盒子中。他防風雨，防震 , 可防電擊并且盒蓋可用卸下來。

直流電阻測試儀BT51儀器應用

直流電阻測試儀BT51低阻歐姆表儀器能夠精確的測量低值阻抗并能直接給出結果。其應用前景無法估計。本儀器是一個穩定，精確，可靠的低值阻抗測試儀器，不僅適合在實驗室中使用，也可以帶到工地上去使用。

直流電阻測試儀BT51應用實例

l 變電站的試用和維護，可以用來測量母線接點，開關和電路斷路器連接阻抗，保險絲阻抗 以及鋁接地片和接地搭接的冷壓折的焊接接頭

l 高架發射線的維護。在重制和再壓縮之前之后探測出熱接點的位置。

l 測試飛行器框架的粘合，包括燃料槽的粘合。

l 用于通信系統或者電的輸送的電纜線緊密度測試。

l 測試避雷針

l 電子設備。例如 電阻器，印刷電路板的軌線和鍍金洞的阻抗，繼電器接觸阻抗。

l 家用和企業用的配線裝置。

直流電阻測試儀BT51操作原理：

BT51使用的是四端測量法。這個方法的優勢是消除了測試導線電阻對測試結果的影響，當被測電阻阻抗值很小的時候，這是一個很大的影響因數。在電路圖中，被測電阻RX僅僅是A和B倆端之間的阻抗，在電路回路在A和B倆端之外，不予理睬。

在測試某物的阻抗時候，要把測試導線和被測試物要緊密的連接起來，這很重要。在測試母線和飛行器框架等等的時候就要使用手桿，這樣就進行試驗的時候就會方便些。當需要連接很緊密的時候就要使用鱷魚嘴夾。有時候電流導線連接要使用鱷魚嘴夾，電壓導線要使用長釘。這個例子說明，在測試中使用的導線是因事就利的。

特性和優點

l 高測試電流 —2A交流

l 四線式測試方法

l 兩個被選量程（ 2000mΩ和20.00mΩ）最高 分辨率 0.01mΩ

l 3?數字LED顯示，對在光線暗淡的環境中使用很有幫助

l 測試回路保護電壓最高 240Vac, 并有警告燈指示進一步確保儀器測試安全

l 緊密，防風雨，防震 , 可防電擊，便攜

l 能夠使用非常長的導線

直流電阻測試儀BT51儀器規格

量程

2000 m Ω ,分辨率 1 m Ω

20,00 m Ω ,分辨率0,01 m Ω

測試電流

2 A

精確度 (0 to 50° C)

讀數的 ±1% 加減2 個數字

顯示

3 1 ? 2 數字 LED 顯示

溫度范圍

操作 : 0 到 50°C (32 到 122°F)

儲存 : -20到 +50°C (-4 到122°F)

保護

繼電保護電路使保護電壓高達 240V 交流

100 mA (T) 保險絲, 20 x 5 mm,

電源

4 Ah 容量 鎳鎘蓄可再充電電池 儀器內帶電池充電器

在 240 V電壓下充電10小時, 50 Hz 交流電源

安全標準

符合 IEC 10101-1 (1992) EN61010-1 (1993) 標準.

使用本儀器時候，被測試電路中不要帶電

EMC

符合 IEC61326 包括糾正No. 1標準.

尺寸

245 H x 344 W x 158 D mm

(9,6 H x 13,5 W x 6,25 D in)

重量

45 kg (10 lb)

電源

6 X 1,5 V cells IEC LR6 類型鎳鎘蓄可再充電電池

電池壽命 : 5秒一個周期可以測試 2000組

重量 530 gm. (1,16 lbs)

尺寸 195 x 98 x 40 mm
