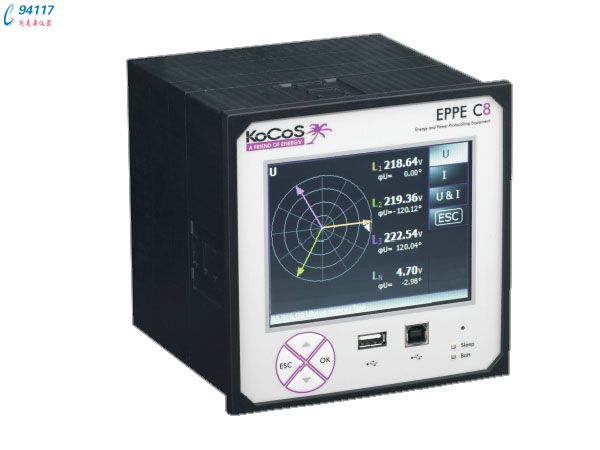

EPPE C8 是一款功能強大的柜式安裝電能在線監測分析儀,它能同時滿足發電、輸配電和終端用戶多方面的需求。這款高精度電能質量分析儀在所有電壓等級的關鍵點上都能被安裝,無論在區域范圍內單一使用還是在網絡分組使用,它都能夠提供廣泛的、持續的和全自動的電能監控。
通過針對用戶實際需求研發的EPPE C8 不僅操作簡單還能夠提供您需要的所有功能。這些功能的范圍包括電能質量分析、故障錄波和電能測量等。
EPPE C8電能質量分析儀技術特點
1. 利用大量可調整的測量參數,EPPE C8通過下列的測量功能不僅能夠監測電網, 還能非常準確的分析出電網中擾動的起源:
● 通過一個可調的平均周期內進行連續監測的功能,該設備可以不間斷地記錄所有電網參數(EN50160)
● 帶有可設定觸發標準的事件記錄功能,它能夠精確地記錄電網中出現的擾動
● 高分辨率的故障記錄分析功能
2. 功能強大的通信功能,幾乎包含了所有的通信接口(USB、RS232、RS485、以太網等等),可以連接到任何的網絡中去。
EPPE C8還包含了一個集成網絡服務器,用戶不需要安裝任何附加軟件,既可通過IP地址在任何一臺電腦上查看到實時測量數據。
3. 2GB閃存空間,即使是在斷電情況下,測量數據也不會丟失。
4. EPPE C8采用創新的操作理念和5”觸摸屏,使用起來十分簡便,僅僅通過觸摸屏即可從結構清晰的主菜單上設置所有功能及測量值信息顯示。
5. EPPE C8另一個方便的特點就是直接使用USB閃存卡即可進行設置,保存的策略數據也可通過同樣的方式快速、簡便地進行傳輸。
6. EPPE C8提供GPS、DCF、NTP等常用的時間同步方式,進行時間同步。
EPPE C8電能質量分析儀系統用途
電能質量分析
電能質量監視
諧波測量
電網最優化
負載管理
故障分析
趨勢記錄
線路負載監視
EPPE C8電能質量分析儀技術參數
顯示器 5" TFT 圖表觸摸屏
帶有背景光及 320 x 240 像素
操作 帶有覆膜鍵的面板及觸摸屏
內存 2 GB 閃存
同步 GPS, 總線同步, DCF, NTP
接口 1 x RS 232, 1 x RS 485
3 x USB (2 x 主接口, 1 x 輔助接口)
1 x 以太網
內置調制解調器, 光纖以太網(可選)
電源 交流電 85 到 265 V, 47 到 63 Hz
直流電 90 到 350 V
輸入 4 x 電壓, 4 x 電流
二進制輸入 12 (3 組)
二進制輸出 2 x 繼電器輸出
6 x 電子輸出
外殼 用于柜式安裝
保護等級 IP 52
尺寸 144x144x140 mm
標準 EN 50160
IEC 61000-4-7
IEC 61000-4-15
IEC 61000-4-30 A級
