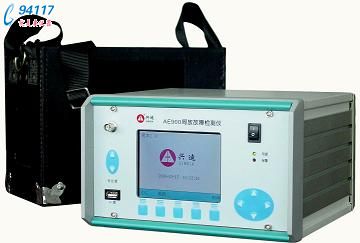

TY10局放故障檢測儀AE900ZX21

TY10

局放故障檢測儀AE900

ZX21
局放故障檢測儀AE900
訂 貨 號:zy383085 品    牌:中國 產    地:中國 市 場 價: 折 扣 價: 發貨周期:現貨或5天內
加入購物車 支付寶購買 詢價留言
分享到:分享到搜狐微博 分享給QQ好友 分享到愛分享 分享到白社會 分享到開心網 分享到人人網 分享到豆瓣 分享儀器
產品描述技術方案相關儀器最新上架商品咨詢使用評價
絕緣材料在高壓下發生局部放電時,伴隨有電,聲,光信號的同時產生。電測量方法作為常規的局部放電測量方法,已經得到了在試驗室的廣泛應用。隨著現場局部放電測量的普及,非常規方法(AE,UHF)已經被國際大電網接受,正在被廣泛使用。IEC正在修訂相應的國際標準。

    由于SF6絕緣電氣設備(如GIS,SF6斷路器等)具有故障率低,免維護等特點,在電力系統被廣泛使用。但是SF6絕緣電氣設備內一旦出現缺陷,則不易查找。AE900的功能之一是專門為SF6絕緣電氣設備的絕緣診斷和局放故障定位所設計,已被廣泛應用于SF6絕緣電氣設備的生產和使用過程中。該儀器對尋找SF6絕緣電氣設備內的自由顆粒缺陷和局部放電缺陷尤其有效。

    高壓電纜中間接頭發生局部放電故障的概率較高。對于運行中的高中壓電纜,如何及時發現接頭中存在的局部放電,可以及時有效的避免事故發生。AE900的功能之二是專門為電纜中間接頭和終端頭局部放電在線測量設計的。該儀器可以在不停電的狀態下檢查電纜附件的運行狀態,使用方便,測量快速,不受電磁場的干擾,適用于中壓電纜中間接頭和終端的狀態診斷和放電故障的監測,通常用于新施工的電纜附件的驗收試驗和運行中的電纜接頭的狀態診斷。

    AE900型局放故障檢測儀具有獨特的故障專家診斷系統,隨時對復雜的測量數據進行分析判斷,使用者可直接得到診斷結果。當系統探測到設備存在故障時發出報警信號,然后自動判斷故障類型是局放、電暈或是顆粒故障,并且?guī)椭褂谜邔ふ页龉收显次恢谩S辛藢<以\斷系統,不必再面對復雜的數字和圖表而感到無從下手,讓無經驗的非專業人員也可以作出準確的專業故障報告。

儀器特點
便攜式,全自動測量
專家診斷系統,當探測到故障時發出報警,自動判斷故障類型,并尋找故障源位置
在線測量,使用方便,測量快速
采用數字電路技術,儀器性能穩定,功能強大
全中文菜單,彩色液晶顯示屏,圖表動態顯示測量結果
高測量靈敏度,1pC(或1mV)
背景測量,消除噪聲干擾
頻率成份連續可調,10Hz~400Hz,步進0.1 Hz,適于現場變頻耐壓試驗的局放檢測
在超聲頻率下的局放測量,不受電磁場干擾
可保存測量參數及測量結果
一體化設計,內置前置放大器,內置可充電大容量鋰電池盒,無需外接電源
大容量鋰電池盒可外部拆換,現場可攜帶備用電池盒,適合現場更長時間測量應用
主機前面板提供U盤接口,可現場將測量數據轉存到U盤,使現場可保存的“相位/顆?!眻D達到200
提供USB2.0通訊接口與計算機進行數據傳輸,通訊速率比RS-232大大提高
主機的數據存儲和查詢功能操作方便直觀,具有數據的批量刪除和批量上傳功能
上位機數據分析處理軟件,主機可外接計算機,對數據進一步處理分析和打印
適用于測量局放、電暈,以及自由顆粒缺陷
加固型的帶拉桿和滾輪的鋁合金包裝運輸箱,堅固耐用,適合現場移動測量
測量電纜中間接頭和電纜終端頭局放(可選)
測量原理

    AE900型局放故障檢測儀的測量原理為聲發射原理(Acoustic Emission,簡稱AE)。在電力設備中當有局部放電發生時,會產生聲發射信號。通過收集這些聲音信號,并且根據實際應用經驗加以分析,可以對SF6絕緣電氣設備的運行狀況做出某種程度的安全評估。該儀器提供可以檢測聲信號的幅度、頻率成分,顆粒跳動的幅度和運行時間,以及跟工頻頻率的相關性分析。
聲發射局放測量方法已列入IEC和CIGRE的標準局放測量方法中。

顯示

采用大屏幕圖形液晶顯示,友好人機對話界面,實時顯示數據及圖形。

連續測量方式

以柱狀圖形式表示下列參數(比例尺可調):
有效值:一個工頻周期中的有效值信號
周期峰值:一個工頻周期中的峰值信號
頻率成分1:工頻周期的信號水平
頻率成分2:二倍工頻周期的信號水平

脈沖方式

主要用于自由顆粒的測量。顆粒每碰撞殼體一次,就發射一個寬帶瞬態聲脈沖,它在殼
體內來回傳播。這種顆粒的聲信號是顆粒端部的局放和顆粒碰撞殼體的混合信號。

相位方式

主要用于局放和電暈的測量。使用同步單元(內置)得到一個與工頻有關的幅值與相位
關系圖,給出有關放電或碰撞發生在工頻周期的哪個位置的重要信息。用來判斷是否和工頻周期存在關系
SF6絕緣電氣設備中的主要缺陷

SF6絕緣電氣設備中的缺陷可能是在工廠制造過程產生的和/或在現場安裝過程產生的,也可能是在正常運行中產生的(例如快速接地開關或斷路器的操作產生的顆粒)。
如果這些缺陷是活動的(例如產生電暈或顆粒在殼體上跳動),它們會向殼體發射聲信號。儀器測量這些聲信號,并且根據分析由信號得到的參數對缺陷的類型進行識別。缺陷的定位是根據沿著設備殼體尋找最高信號水平的位置進行的。
SF6絕緣電氣設備的缺陷是多種多樣的,不同現象的測量結果不同,需要根據經驗對數據進行分析判斷。專家診斷系統就是針對SF6絕緣電氣設備內部缺陷特點而設計,參考大量試驗經驗數據,隨時對測量數據進行分析處理,令繁瑣的數據分析判斷過程完全由系統自動完成。
    儀器通過專家診斷系統對數據進行分析判斷,包括所采集的信號的有效值、峰值的大小,有效值與峰值的比例關系,工頻的頻率相關性,二倍工頻的頻率相關性等,判斷是否存在缺陷。當系統探測到設備內存在故障時,儀器發出報警信號,然后自動判斷故障類型是局放、電暈或是顆粒故障,并且根據最高信號水平位置幫助使用者尋找出故障源位置。

不同種類缺陷的主要特征


自由顆粒缺陷
電暈缺陷
局放缺陷
信號水平
峰值/有效值
工頻頻率相關性
二倍工頻頻率相關性

 主要判據
-  自由顆粒產生的信號峰值,有效值比局放更高
-  自由顆粒的信號峰值具有周期性,但與工頻頻率無關
-  電暈信號具有較強的工頻頻率相關性
-  來自懸浮屏蔽和導體毛刺的局放,放電水平高,主要與二倍工頻的頻率相關,與工頻的頻率相關性小
基本配置:

1. 主機
2. 聲發射傳感器及其固定裝置
3. 數據傳輸線
4. 專用信號耦合劑
5. 運輸箱

可選配置:

1. 帶10米同軸電纜的外置放大器(長度可選)
2. 電纜接頭局放探測桿

如圖所示,SF6絕緣電氣設備內可能存在的缺陷類型有:
自由顆粒
導體上的毛刺
懸浮屏蔽
盆式絕緣子上的顆粒
絕緣子內部缺陷
