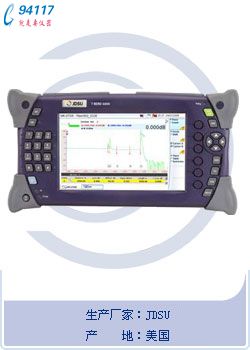

美國JDSU 光時域反射儀MTS-4000 OTDR (32/30dB):
產品名稱:光時域反射儀(OTDR)
產品型號:MTS-4000
生產廠家:JDSU
產 地:美國
適用范圍:郵電工程與維修、CATV工程與維護、光纜生產廠家、光纖綜合布線系統
美國JDSU 光時域反射儀MTS-4000 OTDR (32/30dB)產品介紹:
T-BERD®/MTS-4000是美國JDSU公司推出的新一代迷你型光時域反射儀,專用于各類城域/接入/FTTx光網絡的安裝與維護,可以為現場技術人員提供高性能、高效率的測試。它集中了OTDR的所有優點于一體,并且獨到地拓展了OTDR的概念,將光源、光功率計、可視光源等功能集成在儀表中,使得您一旦擁有了MTS-4000,便無需攜帶其它光儀表,通過其極高的測量性能和極受歡迎的人性化用戶界面,輕輕松松地完成所有光纖鏈路的安裝、開通和維護測試工作。除了基本的測試功能外,MTS-4000還具有遠程協助、遠程控制、自動測試以及無線連接等功能。
美國JDSU 光時域反射儀MTS-4000 OTDR (32/30dB)產品主要特點:
·手持式設計,輕便小巧,7"高分辨率TFT彩色寬屏顯示(可選觸摸屏)
·綜合的連接檢查功能,內置了可視故障定位儀(VFL)、功率計和光纖顯微鏡(可選)
·靈活的連接性,包括USB、高速1GigE以太網、WiFi和藍牙接口(可選)
·具有自動測試和報告生成功
· 內建WEB瀏覽器
美國JDSU 光時域反射儀MTS-4000 OTDR模塊主要特點與功能:
·具有光探測和告警功能:有效保護OTDR具
·光纖連接檢查功能:確保最佳測試狀態
·具有光纖尋障功能:全自動一鍵運行,可顯示光纖斷點、損耗以及回波損耗
·測量條件設置可采用全自動或手動設置參數:方便沒有經驗的人員使用
·測量程序模式:按照預設好的測量程序,單鍵運行,省時省力
·具有光纖宏彎曲檢測功能
·可在線進行檢測維護(1625nm或1650nm):不會影響到正常的業務通信
美國JDSU 光時域反射儀MTS-4000 OTDR模塊信息:
E4126LM:1310/1550nm
E4136LM:1310/1550/1625nm
E4138LM65:1310/1550/1650nm
E4136RLM:1310/1550/1625nm (帶濾波)
E4117LM:1625nm
E4118LM65:1650nm
E4118RLM65:1650nm (帶濾波)
E41OTDRLS:光源選件
E41OTDRPM:光功率計選件
美國JDSU 光時域反射儀MTS-4000 OTDR (32/30dB)技術指標:
波長 1310nm 1550nm 1625nm (或含濾波) 1650nm (或含濾波) 適用光纖 SMF 9/125µm 激光安全等級 Class 1M 動態范圍 32dB 30dB 30dB 28dB 群折射率 1.30000~1.70000 脈沖寬度 3ns~10µs 采樣點數 最多128,000點 顯示范圍 1~160km 顯示精度 0.01m 采樣分辨率 最小0.04m 距離精度 ±1m±采樣分辨率±1.10-5×距離 損耗分辨率 0.001dB 線性度 ±0.03dB/dB 損耗閾值 0.01~5.99dB 回?fù)p精度 ±2dB 事件盲區 0.8m 衰減盲區 4m 光源輸出功率 -3.5dBm CW 光源輸出頻率 CW, 270Hz, 330Hz, 1kHz, 2kHz 光功率計范圍 -50~-2dBm 校準波長 1310/1550/1625/1650nm 適用光連接器 FC, SC, DIN, LC (/PC或/APC), ST (/PC)
