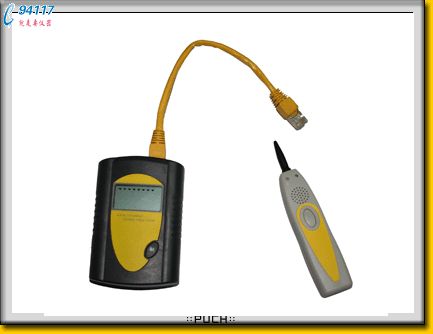

NS-LTR雙機數字液晶顯示網絡電纜測試儀簡介
NENGSHOU™ ...Lx系列數字液晶顯示網絡電纜測試器是本公司經過多年的研發與測試、擁有自主的知識產權、多項專利的產品。產品性能領先國際同類產品水平,具有低功耗、環保、高效率等特點。采用普通AAA電池,插入電纜自動測試,支持單機測試、雙機同步顯示測試、提高效率 。時尚靈巧堅固的外觀設計;具有數字音頻信號尋線功能,是網絡測試儀史上一個新的里程碑。
| |||||
| |||||
|
|
主機尺寸: 103*79*27.50 毫米 | |||
LCD顯示屏尺寸: 22*79*27.50毫米 | |||||
測試電纜種類: 8P8C:UTP、F(S)TP BNC:COAXIAL 6P6C:TELCOM CABLE | |||||
電池: AAA電池 重量: 80克 | |||||
耗電: 待機240小時或連續檢測工作50小時 | |||||
測試時間:單機<=4秒,雙機<=12秒 | |||||
測試電纜最大長度: 350米 | |||||
測試電纜接線類型: 錯接、開路、短路、顯示線號 | |||||
工作溫度/濕度: 0℃-50℃/20%-70% | |||||
存儲溫度/濕度: -10℃-60℃/10%-90% |
一、單機測試:打開電源開關,將雙絞線兩頭分別插入本機M、L插座,測試儀LCD屏顯示TEST(ING),自動進行測試。 LCD屏數字不跳時,顯示的結果為電纜連接的情況。 |
|
二、雙機使用方法:用兩臺相同的機器,按“MODE”鍵2秒以上,設定其中一臺為“S(LSVE)”,另一臺為“M(ASTER)”即 可進行測試。將電纜兩端都插入機器標有“M”的端口(此方法適合遠程測試)。機器自動測試定位后會在各自LCD屏 顯示測試結果,各屏的定義:上一排線號為M自己一端,下排線號為S另一端。 |
|
三、音頻尋找線纜:主機開機后進入“M(ASTER)”狀態,將電纜一端插入“M”端口,一端懸空,將專用音頻尋線器靠 近電纜,尋線器發出“嘀”“嘀” “嘀”的音頻聲,以便追蹤尋找電纜。 |
|
四、LCD屏狀態解釋: |
1.MISWIRE :接線錯誤;有電纜接錯,開路短路時均顯示。 |
2.OPEN :開路;有電纜開路,并在相應的電纜號下無顯示 。 |
3.SHORT :短路;有電纜短路,并在相應電纜號跳動,下面無顯示。 |
4.RESEVED :交叉線對,有電纜1&2,3&6,4&5,7&8中有任何一對接反時顯示。 |
5.UTP:無屏蔽電纜,0無顯示。 |
6.FTP:有屏蔽電纜,0有顯示。 |
五、警告! |
本測試儀禁止測試帶電壓的網絡線和電話線,否則將嚴重?zé)龎谋緳C。 |
本測試儀采用AAA電池,若發生LCD屏暗,請更換電池。 |
RJ45頭銅夾片沒完全壓下時不能測試。否則將會使端口永久損壞! |
無注明RJ11的端口 ,禁止測試電話連線(RJ11)。否則將導致機器永久損壞! |
本產品有LCD屏,不可亂丟亂扔,以免損壞LCD屏部。 |
