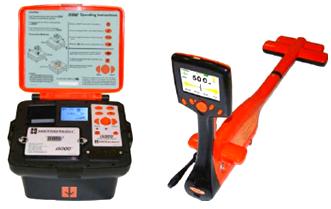

380V低壓電纜故障定位系統SWG505介紹 380V低壓電纜故障定位系統SWG505低壓電纜雖然電壓低，但故障精確定點卻并非輕而易舉的事。普通的高壓脈沖發生器輸出電壓過高，往往大大超過380V所能承受的5KV最高電壓，很容易打壞380V低壓電纜。國產的高壓脈沖發生器沖擊能量在3KV至5KV時一般在20J（焦耳）左右，放電聲音微弱，以至于電纜工程師和電纜工很難聽見，在噪音干擾的環境下精確定點更加困難。 380V低壓電纜故障定位系統SWG505技術參數 | ||||||||||||||||||||||||||||||||||||
| 功能描述 | ||||||||||||||||||||||||||||||||||||
| 高壓脈沖發生器SWG505 | ||||||||||||||||||||||||||||||||||||
| 高壓脈沖輸出電壓 | 3KV、4KV、5KV | |||||||||||||||||||||||||||||||||||
| 內置電容器 | 40μF | |||||||||||||||||||||||||||||||||||
| 最大單次脈沖能量 | 500J（焦耳） | |||||||||||||||||||||||||||||||||||
| 高壓脈沖自動控制間隔頻率 | 1.5秒至6秒可調 | |||||||||||||||||||||||||||||||||||
| 電源 | 220V；50Hz | |||||||||||||||||||||||||||||||||||
| 尺寸 | 520mm×255mm×530mm | |||||||||||||||||||||||||||||||||||
| 重量 | 30公斤 | |||||||||||||||||||||||||||||||||||
| 精確定點儀T16/9 | ||||||||||||||||||||||||||||||||||||
| 聲磁時間差測量 | 00.0-99.9ms,3位，“OVFL”溢出顯示》100 ms | |||||||||||||||||||||||||||||||||||
| 同步測量 | 磁場/聲波；-100Hz-1.5kHz(聲波)；-270Hz-1.5kHz(濾波) | |||||||||||||||||||||||||||||||||||
| 場強測量 | 條形碼顯示 | |||||||||||||||||||||||||||||||||||
| 放大范圍 | 聲通道>65dB;磁通道>50dB | |||||||||||||||||||||||||||||||||||
| 電源 | 6×1.5V電池，16小時 | |||||||||||||||||||||||||||||||||||
| 尺寸 | 230×125×92mm | |||||||||||||||||||||||||||||||||||
| 重量 | 1.25kg（包括電池） | |||||||||||||||||||||||||||||||||||
| 同類型儀器比較一覽表 |
| |||||||||||||||||||||||||||||||||||
| 其它 | ||||||||||||||||||||||||||||||||||||
| 技術方案： SebaKMT公司是針對國內380V低壓電力電纜故障的實際問題，將SWG505高壓脈沖發生器設計為不同于一般的高壓脈沖發生器，它是為380V低壓電力電纜故障專門設計，充分考慮到380V低壓電力電纜、控制電纜、信號電纜不能承受5KV以上高電壓的特點，內置40μF超大容量電容器，遠大于普通國產高壓脈沖發生器2-10微法，使單次脈沖能量輕松達到500J焦耳，兼顧了既保護低壓電纜、又使放電聲音足夠大的難度要求。 T16/9精確定點儀采用聲磁同步精確定點專利技術。SWG505高壓脈沖發生器在高壓作用下，使故障點發生放電，產生磁場信號和適當?shù)姆烹娐曇簟Ｓ捎诼曇艉痛艌?chǎng)傳播速度不同，T16/9精確定點儀的探頭先收到磁場信號，后接收到放電聲音信號，顯示器上可顯示二者到達探頭的時間差。當T16/9的探頭位于真正故障點的正上方時，距離故障點最近，聲磁同步時間差也最小，此處就是真正的故障點的準確位置 | ||||||||||||||||||||||||||||||||||||
