• New style MTDR is mounted in the lid for easier viewing with a large, bright screen
• Inductive arc reflection filter delivers more energy where it’s needed
• On-board inverter provides a choice of power options
• Multiple fault locating techniques:
- Arc Reflection Method
- Time Domain Reflectometry (Pulse Echo)
- Impulse Current
- High Voltage Surge
- Proof Burn

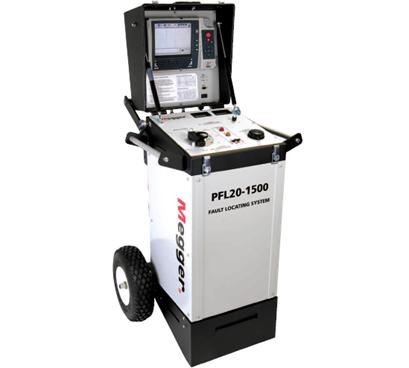

The PFL20M1500 Power Fault Locator System is designed to meet power industry requirements for power cable fault location in underground residential distribution (URD) systems.
The instrument includes a set of outsting new features including a simple-to-operate MTDR built into the lid an inductive arc reflection filter to deliver more energy to the fault. An on-board inverter provides the user a choice of input power options.
The PFL20M1500 combines all the tools necessary to perform accurate cable fault location (including dc tester/burner, surge generator, radar coupling TDR.)
PFL
- 完整的，精密的全綜合電纜故障定位系統
- 集成了所有的主要故障定位技術
弧反射法
脈沖電流法
脈沖電壓法
校驗/燒穿
- 儀器內集成有MTDR
- 儀器應用了全新的弧反射濾波器
- 輕便，移動方便
- 符合IP54防塵、防水標準
儀器說明
PFL20-1500電纜故障定位系統為解決電纜故障提供了一個安全，有效和簡單的方法，它能快速定位和隔離故障。在16和20KV電壓量程下輸出能量高達1500J。儀器提供了標準的耐壓測試和燒穿功能，在20KV電壓下提供了60mA的電流用于測試和判斷電纜故障接地情況。儀器輕便，能用日常的運輸工具就可以方便的裝載和卸載，并且符合IP54防塵和防水標準。
儀器特性和優點
- 多種技術結合減少故障定位時間，降低費用。
- 通過降低電纜的內應力可延長電纜的壽命。
- 儀器結構堅固能夠經受長年的重負工作。
- 操作簡單，降低培訓時間和投資額。
儀器安全保護
PFL
- 零啟動電壓互鎖
- 高壓時會有燈亮來提示有高壓存在
- 能自動放電
- 帶輸入過載保護電路
- 外置安全互鎖
- 接地檢測確保電纜和儀器和地有連接
MTDR 1 特性
-- 自動選擇量程
-- 自動計算故障點的距離
-- 多色彩軌跡追蹤
-- 數據直接輸入
-- 波速度用戶自輸入
儀器規格
測試方法: 弧反射法，脈沖電流法，脈沖電壓法，校驗/燒穿
分辨率：
測試范圍：
顯示： LCD顯示
數據傳輸：通過USB 和 ComLink 軟件連接
HV 模式
DC 電壓: 0 - 20 kV
電流 : 0 - 60 mA
浪涌脈沖 ：0 – 16 kV : 1536 J : 12 μF
脈沖間隔： 2 - 10 s 可選
弧反射濾波器/浪涌脈沖耦合器：0 – 16 kV
表頭
模擬表
電壓表: 0 到 20 kV
電流表: 0 到 60 mA
輸入：50/60 Hz 220/240 V ac: 120 V ac, 50/60 Hz, 電池或50/60 Hz 12 V dc inverter
操作溫度： -20 到 +
存儲溫度： -30 到
海拔：
濕度： 5 到 95% RH 非冷凝
防護標準：IP54
尺寸：364 H x 406 W x
重量：大約81kgs (具體重量取決于配置)
