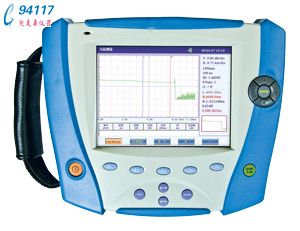

AE3000 光時域反射分析儀特點
——專門針對廣電網、接入網測試而優化
——輕巧、穩定、耐用型OTDR
*高精度
最短盲區<1.5米,即使3米事件點在實際線路中也可輕松查找。
*速度快
最短測試時間可設置為10秒,即使長達100公里的線路也可在短短1分鐘內測試完成
*操作簡便
一鍵式操作,測試分析一步智能完成。
*小巧、便攜,適于野外作業
抗震、防塵、防潮、6.4吋TFT超大彩屏,超大容量鋰電池,工作時間超過10小時,更適宜野外操作。
*網絡化
可實現點對點、點對多點的數據共享及計算機遠程控制
*超高性價比
同等動態下具有業界最低的價格及最佳的性能。
AE3000 光時域反射分析儀功能描述
● 光纖網絡測試的完整解決方案 |
AE3000光時域反射分析儀是一款多用途、高性能、便攜式OTDR,采用全新設計理念,全新外觀與全新電路設計。與傳統型OTDR相比,尺寸重量更加輕便;與手持式OTDR相比,指標性能更加優越。 無論您是在光纖網絡構建與安裝階段進行鏈路鑒定,還是要執行快速高效的維護或者故障排查測試,AE3000便攜式OTDR的優越性能都會如您所愿。 |
● 靈活豐富的多接口設計(RJ45,USB,SD卡等) |
*獨具RJ45接口:可實現計算機遠程控制、數據共享 *USB接口:可插U盤或直接連接電腦,數據存取更加方便 *SD卡接口:支持最大1G SD卡。同時機器本身內置超大內存,最大可存儲2000條曲線數據 *易于拆裝的光適配器,清潔更加方便,維護成本更低。
● 簡潔直觀的結果顯示
專門針對中國用戶設計,界面風格簡易直觀,測量結果一目了然。一鍵觸發即能快速準確完成整條光纖鏈路的特性測試,自動判斷事件點的位置并給出相應的標識。傳統的雙游標控制功能,指示光纖上任意兩點間的衰減特性。事件以列表形式顯示于主界面,相關信息包括:事件號、類型、事件位置(距離)、損耗、反射、事件點間斜率(衰減)、總損耗。
● 方便快捷的參數設置 |
提供了所有與測量相關參數、事件門限參數及系統參數的設置選項,人性化設計,類Windows的界面風格,更符合用戶的使用習慣。不必經過專業培訓,即可輕松掌握使用方法,提供在線幫助,輕松實現測試。 |
● 自動診斷與自動修正功能 |
光接口入射光自動檢測及保護功能 |
光接口連接不良自動檢測功能 |
儀器自校準及修正功能 |
● 高效靈活的Workbench PC仿真軟件 |
Workbench PC仿真軟件專為對現場獲取的數據(文件格式為*.SOR)進行脫機分析、打印而設計,靈活的配置選項可方便快捷的生成完整專業的OTDR報告。同時獨具的遠端網絡數據控制功能可實現異地提取儀器內部相關數據信息,易于數據分析、儀器維護。
AE3000 光時域反射分析儀技術參數
模塊規格
型號 |
波長 |
動態范圍(dB) |
事件盲區(m) |
衰減盲區(m) |
AE3000L |
1310±20/1550±20 |
33/31 |
<5m |
<25m |
AE3000 |
1310±20/1550±20 |
35/33 |
<3m |
<17m |
AE3000H |
1310±20/1550±20 |
37/35 |
<1.5m |
<10m |
常規參數
距離范圍(Km) |
5m-200km |
脈沖寬度 |
5ns-20μs |
測量時間 |
用戶自定義(智能關聯) 具備實時測量功能 |
距離精度 |
±(0.5m+0.001%×距離+采樣分辨率) |
衰減精度 |
±0.01dB |
損耗門限(dB) |
0.01dB |
損耗分辨率(dB) |
0.001dB |
距離分辨率 |
0.1m |
采樣點 |
64000 |
數據存儲 |
1000條(AE3000L/AE3000) 2000條(AE3000H) |
其他指標
顯示屏類型 |
6.4吋TFT彩屏 |
光適配器 |
FC/PC, SC/PC |
接口 |
USB(主從模式各一個)、SD、RJ45 |
電池 |
內置可充電鋰電池,充電時間<4小時,工作時間>10小時 |
電源 |
AC/DC適配器,輸入AC90-240V ±10%,輸出18V |
工作溫度 |
0℃~40℃ |
保存溫度 |
-10℃~50℃ |
相對濕度 |
<80% |
重量 |
<2.5Kg |
外形尺寸 (mm) |
248 x 201 x 75 |
| |
