便攜式LCR測試儀B131

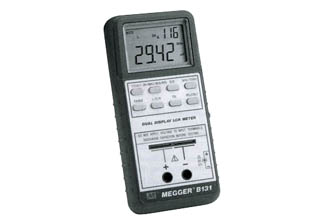

美國AVO 便攜式LCR測試儀B131介紹
LCR131
LCR 測試儀
n 測量阻抗，感抗，容抗
n 雙重顯示，雙重參數測量
n 并聯 / 串聯模式
n 實時下載到 PC 機中
n 0.5% 基本精度
儀器說明
LCR131 LCR測試儀器是一個輕便的儀器，設計是用來快速簡單的測試和分析離散的電子元件的。這個儀器能精確測量 阻抗，感抗，容抗的值，測試頻率為 120 Hz 和 1 kHz。LCR131提供了高達 0,5%的平均精度，并能測量電解/陶瓷電容，互感器，濾波線圈，揚聲器線圈。此外，儀器還有很多特殊的功能，能適應各種不同的需要。
雙重顯示
儀表的雙重顯示功能使儀表能同時用數字顯示 L/C/R 值和測量到的感抗和容抗的 D/Q 因數。次要的顯示屏可以設置用來顯示元件值。
雙重頻率
在同樣的測試頻率下，對于操作的實際頻率，我們要進行測試和估算。 LCR131提供了2種我們常用的測試頻率120 Hz 和 1 kHz 去模擬實際的應用環境。例如，一個聲音線圈一般額定是1 kHz ，而電源線圈額定是120 Hz.
串聯 /并聯模式
LCR131儀表能顯示串聯或者并聯等效電路中的所有值。并聯模式是默認測試電容和電阻，串聯模式是默認測量感抗。
公差模式
公差模式有 1%, 5% 和 10% 。這個功能的設計是用來快速方便把某參量資料排架，這就不需要使用者在每一新的部件被測試的時候都要讀它。當公差模式被選擇后，如果一個部件在公差內，就會發出一個嗶嗶聲，如果不在公差內就會發出三聲連續的嗶嗶聲。
校準
這個功能能校準儀器內部每一量程的上限和下限。它也可以用來校準儀器外部，當使用測試導線的時候來補償連接器。
美國AVO 便攜式LCR測試儀B131儀器應用
這個儀器有自動安排，也有手動模式，是設計用來測試離散部件的值的。它可以在野外使用，也可以在實驗室，維修工廠中使用。它的先進的功能使它在檢查一批零件時候，有其他儀器無法超趕的先進性。
美國AVO 便攜式LCR測試儀B131儀器規格
包含功能 ：
全自動量程修正，二個主要測試模式：串聯和并聯模式，二個頻率可供選擇，記錄最大 /最小/平均值，D/Q因數測試模式，比較測試，校準，公差模式，實時下載，自動關斷電源。
參量測量
L．C．R和D/Q
測量電路模式：
1) 容抗 /阻抗測量——默認并聯模式
感抗質量——默認串聯模式
精確度
電阻 :
10 MΩ, 2 MΩ, 200 kΩ, 20 kΩ, 2 kΩ, 200 Ω, 20 Ω.
精確度 (120Hz & 1kHz)
@ 10 MΩ ±(2,0% +8 個數字)
@ 2 MΩ ±(0,5% +5個數字)
@ 200 kΩ ±(0,5% +3 個數字 )
@ 20 kΩ ±(0,5% +3 個數字 )
@ 2 kΩ ±(0,5% +3 個數字 )
@ 200 Ω ±(0,8% +5 個數字 )
@ 20 Ω ±(1,2% +40 個數字 )
感抗
量程 : 1000 H, 200 H, 20 H, 2 H, 200 mH, 20 mH, 2 mH
精確度
@ 1000 H ± (1.0% +(Lx/10000)% +5 digits) 120 Hz only
@ 200 H ± (0.7% +(Lx/10000)% +5 digits) 120 Hz
± (1.0% +(Lx/10000)% +5 個數字 ) 1 kHz
@ 20 H ±(0.7% +(Lx/10000)% +5 個數字 )
@ 2 H ±(0.7% +(Lx/10000)% +5 個數字 )
@ 200 mH ±(1.0% +(Lx/10000)% +5 個數字 ) 120 Hz
± (0.7% +(Lx/10000)% +5 個數字 ) 1 kHz
@ 20 mH ±(2.0% +(Lx/10000)% +5 個數字 ) 120 Hz
± (1.0% +(Lx/10000)% +5 個數字 ) 1 kHz
@ 2 mH ±(2.0% +(Lx/10000)% +5 個數字 ) 1 kHz only
電容
量程 : 10 mF, 1 mF, 200 μF, 20 μF, 2 μF, 200 nF, 20 nF, 2 nF
精確度
@ 10 mF ±(3.0% +5 個數字 ) (DF <0.1) 120 Hz only
@ 1 mF ±(1.0% +5 個數字 ) (DF <0.1) 120 Hz
± (3.0% +5 個數字 ) (DF <0.1) 1 kHz
@ 200 μF ±(0.7% +3 個數字 ) (DF <0.5) 120 Hz
± (1.0% +5 個數字 ) (DF <0.1) 1 kHz
@ 20 μF ±(0.7% +3 個數字 ) (DF <0.5)
@ 2000 nF ±(0.7% +3 個數字 ) (DF <0.5)
@ 200 nF ±(0.7% +5 個數字 ) (DF <0.5) 120 Hz
± (0.7% +3 個數字 ) (DF <0.5) 1 kHz
@ 20 nF ±(1.0% +5 個數字 ) (DF <0.1) 120 Hz
± (0.7% +5 個數字 ) (DF <0.5) 1 kHz
@ 2000 pF ±(1.0% +5 個數字 ) (DF <0.1) 1 kHz
顯示
4 1/2個數字，雙參量顯示
修正模式
自動和手動
測試頻率
1 kHz & 120 Hz.
測量比
1 次/秒,
測試信號電平
0.6V RMS
響應時間
1 秒/DUT手動
電源
9 V 電池 6LF22
12 V d.c. (MIN)
15 V (MAX) 負載: 15 mA
尺寸
184mm x 87mm x 41mm
重量
330 gms
