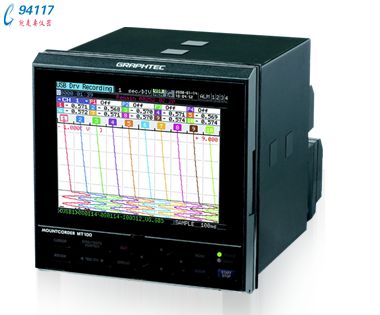

記錄儀MT100主設備技術規格 |
|
|
|
|
|
項目 |
描述 |
|
|
模擬輸入通道數量 |
10 個通道 |
|
|
外部輸入/輸出 |
觸發輸入、邏輯輸入4個通道，或者脈沖輸入4個通道、報警輸出4個通道 |
|
|
采樣間隔 |
100 ms 至1小時 (最大：100 ms/10個通道) |
|
|
時間/DIV |
1秒/DIV至 72 小時/DIV |
|
|
觸發功能 |
類型 |
開始 |
有觸發時開始數據采集 |
|
|
|
停止 |
有觸發時停止數據采集 |
|
|
條件 |
開始 |
關機、電平、報警、預定的時間、外部信號、日期 |
|
|
停止 |
關機、電平、報警、預定的時間、時間、日期、外部信號 |
|
|
報警功能 |
條件 |
模擬 |
高、低、 Window In、 Window Out、變化率 |
|
|
邏輯 |
高、低 |
|
|
脈沖 |
高、低、 Window In、 Window Out、變化率 |
|
|
報警輸出 |
通道數量 |
4 |
|
|
輸出形式 |
繼電器觸點輸出(NO/NC) |
|
|
輸出條件 |
電平判定、Window判定、邏輯模式判定、脈沖判定 |
|
|
輸出端子 |
M4 螺釘端子 |
|
|
額定值 |
250 VAC/2A, 30 VDC/2A |
|
|
脈沖輸入范圍 |
計數模式 |
50, 500, 5000, 50 k, 500 k, 5 M, 50 M, 500 M C/F.S. (最大 50 k/采樣間隔) |
|
|
即時模式 |
50, 500, 5000, 50 k, 500 k, 5 M, 50 M, 500 M C/F.S. (最大50 k/采樣間隔) |
|
|
RPM 模式 |
50, 500, 5000, 50 k, 500 k, 5 M, 50 M, 500 M RPM/F.S. (最大 50k/秒) |
|
|
計算功能 |
統計計算 |
均值、峰值、最大、最小、RMS（可同時設置兩種計算） |
|
|
通道之間計算 |
加、減、乘、除（對于模擬輸入為通道1至通道10） |
|
|
干濕球溫度轉換 |
濕度用所測得的干、濕球溫度進行計算。（干球：用于通道1，濕球：用于通道2，量程0至100%） |
|
|
其它功能 |
查找、注解輸入、消息、標記功能 |
|
|
PC接口 |
以太網 (10BASE-T / 100BASE-TX)， USB (全速兼容) |
|
|
以太網功能 |
網絡服務器功能、FTP服務器功能、FTP客戶功能、NTP客戶功能 |
|
|
USB功能 |
USB 驅動模式(內存文件轉移/刪除) |
|
|
內部儲存裝置 |
內部閃存： 14 M字節，USB 存儲卡插槽（全速兼容）*2 |
|
|
顯示 |
尺寸 |
5.7英寸 TFT彩色LCD |
|
|
顯示內容 |
波形 + 數字值(垂直、水平)，數字+ 計算，條形圖（垂直） |
|
|
時鐘精度 (23℃環境) |
±0.002 % (約在每月50秒內) |
|
|
工作環境 |
溫度：0 至 50 ℃，濕度：5 至 85 % R.H. |
|
|
耐壓 |
每個輸入通道和接地之間： 350 Vp-p時1分鐘 |
|
|
輸入端子之間： 350 Vp-p時1分鐘 |
|
|
電源 |
100至 240 V AC / 50至 60 Hz， M4 螺釘端子（不帶電源線） |
|
|
功耗 |
38 VA ( LCD 通電時) |
|
|
外形尺寸
(W x H x D) (近似) |
144 mm x 144 mm x 200 mm |
|
|
重量（近似） |
2.1 kg |
|
|
抗振性 |
符合JIS的1型汽車A類振動試驗方法（或等同方法） |
|
|
防塵、防滴漏：符合IP65（僅適用于前面板） |
|
|
|
|
|
記錄儀MT100模擬輸入技術規格 |
|
|
|
|
|
項目 |
描述 |
|
|
輸入端子類型 |
M4 螺釘式端子 |
|
|
測量范圍 |
電壓 |
20, 50, 100, 200, 500 mV, 1, 2, 5, 10, 20, 50, V, 1-5 V F.S. |
|
|
溫度 |
熱電偶：K, J, E, T, R, S, B, N, W (WRe5-26) |
|
|
R.T.D.：Pt100, JPt100, Pt1000 (IEC751) |
|
|
濕度 |
0至100 % RH (采用選配的B-530濕度傳感器時，電壓由0變?yōu)?V) |
|
|
輸入濾波器 |
關機, 2, 5, 10, 20, 40 (移動平均數) |
|
|
測量精度 |
電壓 |
滿量程（FS）的±0.1 % |
|
|
熱電偶 |
測量范圍 |
精度 |
|
|
R/S |
0 TS 100℃ |
± 5.2 ℃ |
|
|
100 < TS 300℃ |
± 3.5 ℃ |
|
|
B |
400 TS 600 ℃ |
± 3.5 ℃ |
|
|
K |
-200 TS -100℃ |
± (讀數的0.05 % + 2.0 ℃) |
|
|
E |
-200 TS -100℃ |
± (讀數的0.05 % + 2.0 ℃) |
|
|
T |
-200 TS -100℃ |
± (讀數的0.1 % + 1.5 ℃) |
|
|
J |
-200 TS -100℃ |
± 2.7 ℃ |
|
|
N |
0 TS -1300℃ |
± (讀數的0.1 % + 1.0 ℃) |
|
|
W |
0 TS -2000℃ |
± (讀數的0.1 % + 1.5 ℃) |
|
|
R.T.D. |
Pt100 -200至850℃
(FS = 1050 ℃) |
± (讀數的0.05 % + 0.5 ℃) |
|
|
JPt100 -200至500℃
(FS = 700 ℃) |
± (讀數的0.05 % + 0.5 ℃) |
|
|
Pt1000 -200至500℃
(FS = 700 ℃) |
± (讀數的0.05 % + 0.5 ℃) |
|
|
如果內部進行基準結補償，上述數值的每一個都加 ± 0.5 ℃。 |
|
|
A/D 轉換器 |
6 位（超過的話，內部只承認14位） |
|
|
最大輸入電壓 |
60 Vp-p (正負端子之間) |
|
|
60 Vp-p (輸入端子之間) |
|
|
60 Vp-p (輸入端子和接地之間) |
|
|
耐壓 |
每個輸入通道和接地之間： 350 Vp-p時1分鐘 |
|
|
輸入端子之間： 350 Vp-p時1分鐘 |
|
|
|
|
|
PC 軟件技術規格 |
|
|
|
|
|
項目 |
描述 |
|
|
兼容的操作系統 |
Windows 2000/XP/Vista (32 位或64位版) |
|
|
功能 |
主設備控制、實時數據采集、文件轉換 |
|
|
最多可控制的主設備 |
10 臺 |
|
|
最多可控制的通道 |
100 個 |
|
|
可設置的內容 |
AMP 設置、采集設置、觸發/報警設置、報告設置等 |
|
|
采集的數據 |
實時數據、內存數據、USB存儲卡數據(CSV和二進位數據) |
|
|
顯示 |
模擬波形、邏輯波形、、脈沖波形、數字值 |
|
|
File 轉換 |
光標/所有數據之間的數據轉換 |
|
|
監控功能 |
報警監控能向指定地址發送電子郵件 |
|
|
雙重顯示功能 |
當前/歷史數據顯示 |
|
|
統計計算、報告 |
測量期間的最大、最小、平均數據 |
|
|
報告功能 |
自動創建日文件或月文件 |
|
